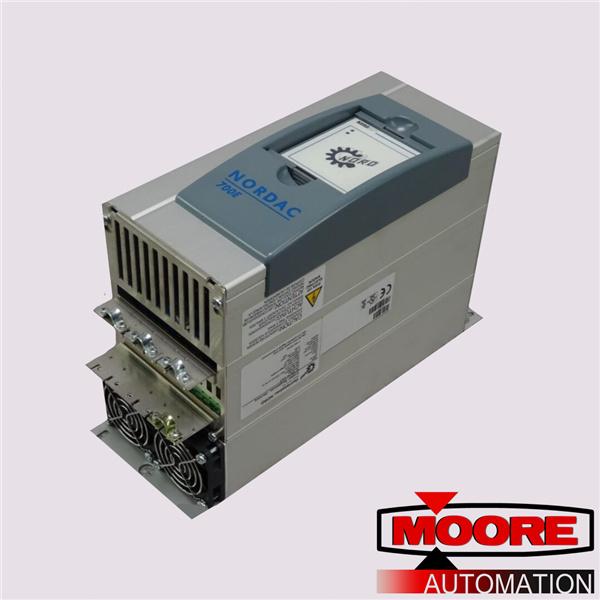

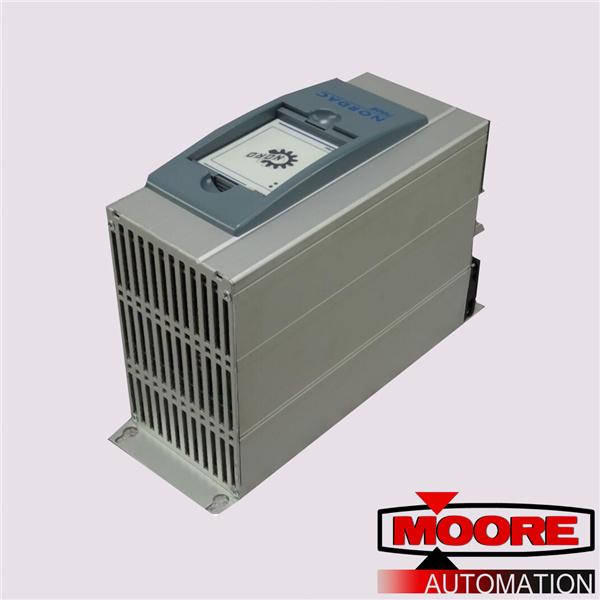

NORDAC SK 700E Frequenzumrichter sind in verschiedenen Baugrößen, abhängig von der Leistung, lieferbar. Beim Einbau in einen Schaltschrank sind Baugröße, Verlustleistung und zul. Umgebungstemperatur zu beachten um Geräteausfälle zu vermeiden.
Das Gerät benötigt eine ausreichende Belüftung um vor Überhitzung zu schützen. Richtwerte gelten hier für die Freiräume oberhalb und unterhalb des Frequenzumrichters innerhalb des Schaltschranks. (bis einschließlich 22kW, oberhalb > 100mm, unterhalb > 100mm und ab einschließlich 30kW oberhalb > 200mm, unterhalb > 200mm) Innerhalb dieser Grenzen können elektrische Komponenten (z.B. Kabelkanäle, Schütze, etc.) angeordnet werden. Für diese Komponenten gilt ein höhenabhängiger Mindestabstand zum Frequenzumrichter. Dieser Abstand muss mindestens 2/3 der Objekthöhe betragen. (Beispiel: Kabelkanal 60mm hoch 2/3 60mm = 40mm Abstand) Zusätzliche seitliche Abstände für Geräte bis einschließlich 30kW. 55kW sind nicht erforderlich. Die Montage kann direkt nebeneinander erfolgen. Die Einbaulage ist im Normalfall vertikal. Es ist darauf zu achten, dass die Kühlrippen auf der Geräterückseite mit einer ebenen Fläche abgedeckt sind, um eine gute Konvektion zu gewährleisten.
„Geeignet für den Einsatz an einem Stromkreis, der nicht mehr als 5000 rms symmetrische Ampere liefern kann, 380…480 Volt (dreiphasig)“ und „bei Schutz durch 600V Sicherungen der Klasse J“ (Frequenzumrichter Größe 1 … 4), bzw. „bei Schutz durch Sicherungen der Klasse 600 V R oder schneller“ (Frequenzumrichter der Baugrößen 5 … 7) wie in Kapitel 7.4 beschrieben.“ Geeignet für den Einsatz in einem Stromkreis, der nicht mehr als 5000 A (symmetrisch), 380 … 460 Volt (dreiphasig) liefern kann und bei Schutz durch „Sicherungen der Klasse 600 V J“ (Frequenzumrichter der Baugrößen 1 … 4) oder eine „Sicherung der Klasse 600 V R oder schneller“ (Frequenzumrichter der Baugrößen 5 … 7) wie in Kapitel 7.4 beschrieben. Frequenzumrichter NORDAC SK 700E verfügen über einen Motorüberlastschutz.
