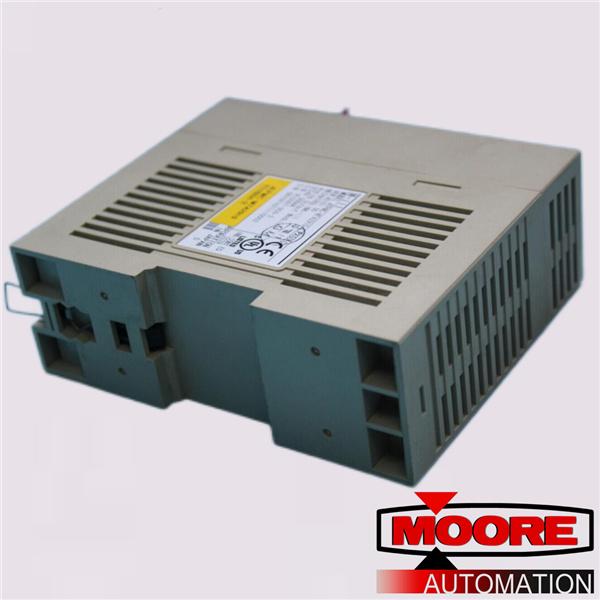

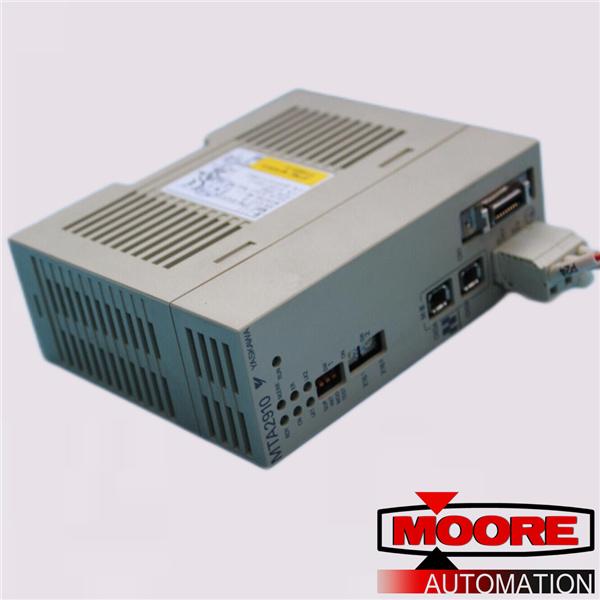

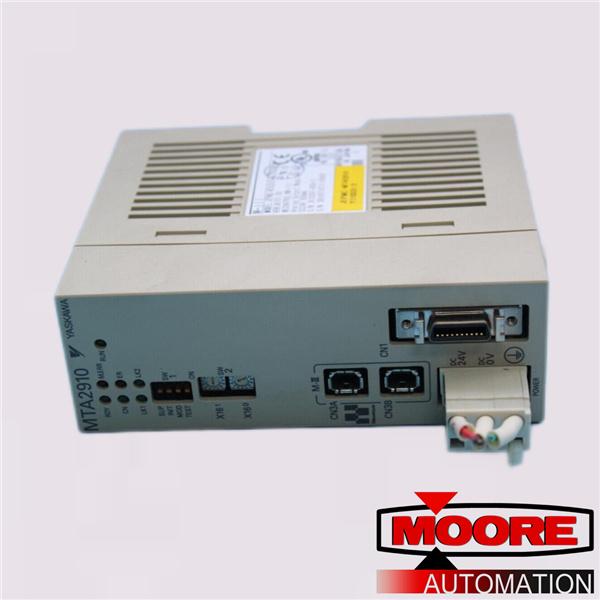

Das analoge Ausgabemodul, Modell: JEPMC-MTA2910-E (nachfolgend MTA2910-Modul genannt), hat vier Kanäle. Es stehen zwei analoge Ausgabebereiche zur Verfügung: -10 bis +10 V, 0 bis +10 V.
Einstellen des Ausgabemodus
Das MTA2910-Modul hat zwei Ausgabemodi:
• Spannungsmodus 1 (Ausgabebereich: −10 bis +10 V)
• Spannungsmodus 2 (Ausgabebereich: 0 bis +10 V)
Der Ausgabemodus muss für alle zu verwendenden Kanäle einzeln eingestellt werden.
Die Offset-/Verstärkungseinstellungen müssen normalerweise nicht angepasst werden. Das MTA2910-Modul wurde vor der Auslieferung angepasst,
sodass der für den angegebenen Spannungsbereich geeignete Ausgaberegisterwert ausgegeben wird. Wenn präzisere Anpassungen
erforderlich sind, verwenden Sie das folgende Verfahren zum Anpassen von Offset/Verstärkung.
1. Senden Sie einen DATA_RWA-Befehl (asynchron) oder DATA_RWS-Befehl (synchron) vom Hostcontroller
an das MTA2910-Modul.
2. Setzen Sie den analogen Ausgabewert in den Befehlsdaten des Kanals, für den der Offsetwert angepasst werden soll
, auf 0 (0 V) und messen Sie die Ausgangsspannung (AO1).
3. Berechnen Sie den Offset der Ausgangsspannung mithilfe der folgenden Gleichung und stellen Sie den berechneten Offsetwert
des Kanals mithilfe eines PPRM_WR-Befehls ein.
Offsetwert = AO1 × (−3127,6) (unter dem Komma runden)
4. Senden Sie einen DATA_RWA-Befehl (asynchron) oder DATA_RWS-Befehl (synchron) vom Hostcontroller
an das MTA2910-Modul.
5. Setzen Sie den analogen Ausgabewert in den Befehlsdaten des Kanals, für den der Verstärkungswert angepasst werden soll,
auf 31276 (10 V) und messen Sie die Ausgangsspannung (AO2).
