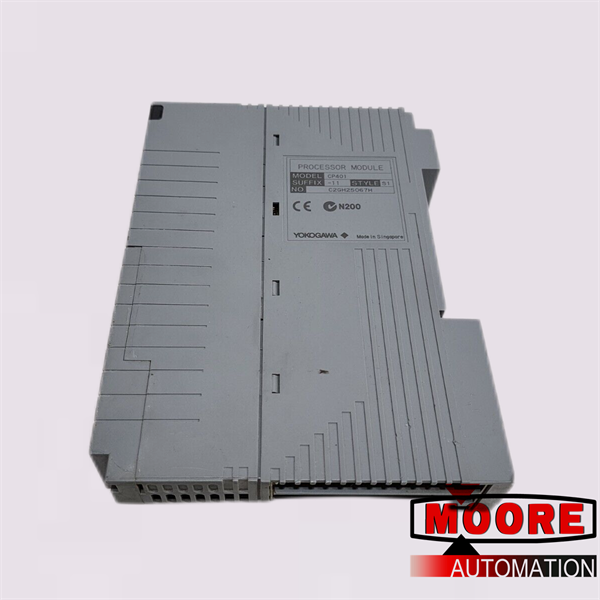

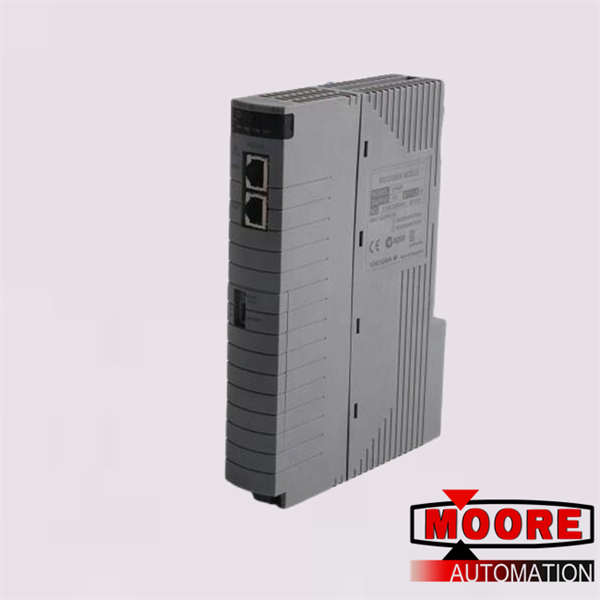

YOKOGAWA CP401-11 S1 Prozessormodul

• AAI141-H Analoges Eingangsmodul (Stromeingang) 16-Kanal, 4 bis 20 mA, nicht isoliert
• AAB141-H Analoges Eingangsmodul (Spannungs-/Stromeingang) 16-Kanal, 1 bis 5 V/4 bis 20 mA, nicht isoliert
• AAI841-H Analoges I/O-Modul (Strom-I/O) 8-Kanal-Eingang/8-Kanal-Ausgang, 4 bis 20 mA, nicht isoliert
• AAB842-H Analoges E/A-Modul (Spannungs-/Stromeingang, Stromausgang) 8-Kanal-Eingang/8-Kanal-Ausgang, 1 bis 5 V/4 bis 20 mA Eingang, 4 bis 20 mA Ausgang, nicht isoliert
• AAI135-H Analoges Eingangsmodul (Stromeingang) 8-Kanal, 4 bis 20 mA, isolierte Kanäle
• AAI835-H Analoges E/A-Modul (Strom-E/A) 4-Kanal-Eingang/4-Kanal-Ausgang, 4 bis 20 mA, isolierte Kanäle
• AAI143-H Analoges Eingangsmodul (Stromeingang) 16-Kanal, 4 bis 20 mA, isoliert
• AAI543-H Analoges Ausgangsmodul (Stromausgang) 16-Kanal, 4 bis 20 mA, isoliert

Jedes Prozessormodul verfügt über zwei MPU. Die auf jedem Modul montierten MPU1 und MPU2 führen dieselben Steuerberechnungen durch und die Ergebnisse werden für jede Berechnung von einem Komparator verglichen. Wenn die Ergebnisse beider MPU gleich sind, wird das Modul als normal angesehen und die Ergebnisse werden an die Hauptspeichergeräte und Busschnittstellenmodule übertragen. Die Hauptspeichergeräte mit ECC (Error Correcting Code) korrigieren vorübergehende Reverse-Bit-Fehler.

• Wenn die Ergebnisse von MPU1 und MPU2 nicht übereinstimmen, geht der Komparator von einer „Berechnungsanomalie“ aus und das aktive Prozessormodul wird auf ein anderes umgeschaltet.

• Der Watch Dog Timer erkennt abnormale Funktionen des aktiven Prozessormoduls. Falls abnormale Funktionen erkannt werden, wird das aktive Prozessormodul auf ein anderes Prozessormodul umgeschaltet.

• Das Standby-Prozessormodul führt die gleichen Berechnungen aus wie das aktive Modul, ein Wechsel in den aktiven Status ohne Unterbrechung ist möglich.

• Das Prozessormodul mit Berechnungsfehler führt eine Selbstdiagnose durch. Wenn die Hardware nicht als abnormal eingestuft wird, wird der Fehler als vorübergehend angesehen und der Modulstatus wechselt von „abnormal“ zu „Standby“.

 • Die Vnet/IP-Schnittstelle ist eine für die doppelte Redundanz verfügbare Schnittstelle, die auf der CPU montiert und mit einem doppelt redundanten Steuerbus verbunden ist.
