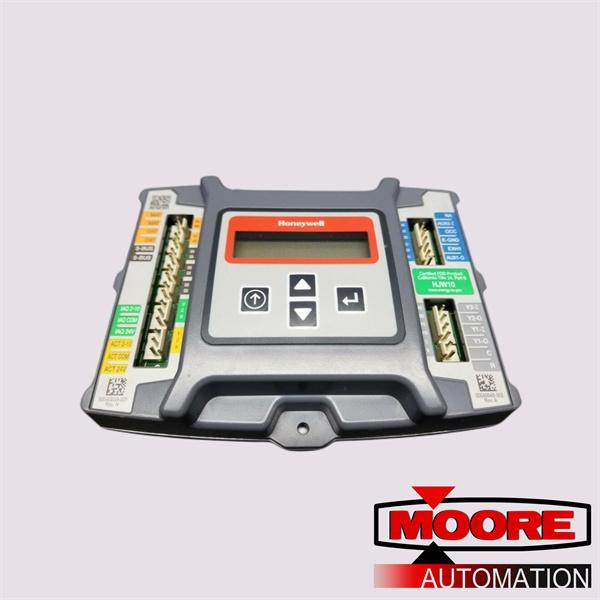

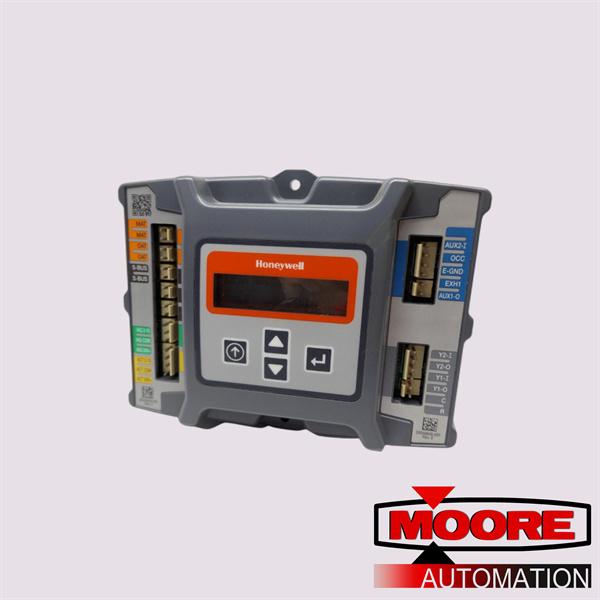

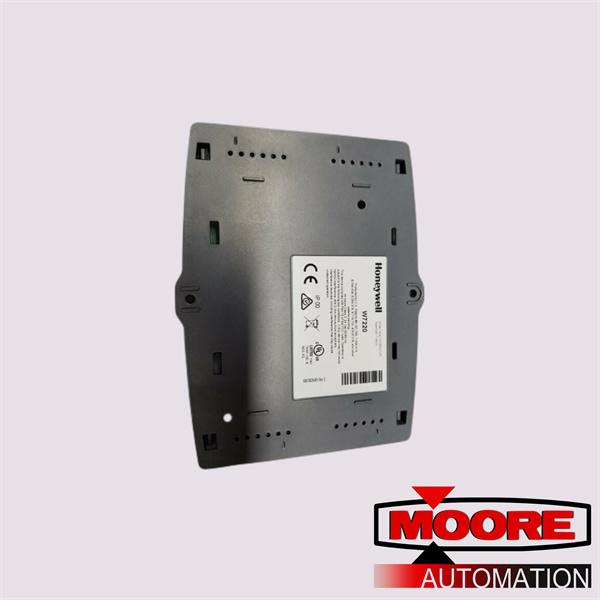

JADE™ W7220 Economizer-Logikmodul
JADE™ W7220 Economizer werden mit CO2-Sensoren und festen C7400-Enthalpiesensoren oder C7660-Trockentemperatursensoren verwendet. Die Einheit proportioniert Außen- und Rückluftklappen zur Steuerung der freien Kühlung in gewerblichen HLK-Geräten.
JADE™ W7220 Economizer werden mit CO2-Sensoren und festen C7400-Enthalpiesensoren oder C7660-Trockentemperatursensoren verwendet. Die Einheit proportioniert Außen- und Rückluftklappen zur Steuerung der freien Kühlung in gewerblichen HLK-Geräten. Das W7220 Economizer-Modul kann für 4 verschiedene Economizer-Strategien konfiguriert werden: Referenz- oder Differenzial-Trockentemperatur, Referenz- oder Differenzial-Enthalpie. Das W7220 Economizer-Modul kann als eigenständiges Economizer-Modul verwendet werden, das direkt an einen gewerblichen Raumthermostat und Sensoren angeschlossen ist, um eine Trockentemperatur-Economizer-Steuerung für die Außenluft zu ermöglichen. Das W7220 Economizer-Modul kann an optionale Sylk-Bus-Sensoren zur Einzel- oder Differenz-Enthalpieregelung angeschlossen werden. Das W7220 Economizer-Modul stellt Strom und Kommunikation über den Sylk-Bus für die Sensoren bereit. Das W7220 Economizer-Modul erkennt Sensoren automatisch, indem es abfragt, welche Sensoren vorhanden sind. Wenn ein Sensor nach seiner Erkennung die Kommunikation verliert, zeigt der W7220 Economizer auf dem Display oder über den auf SYS programmierten AUX 1 OUT-Anschluss einen Gerätefehler an.
Funktionen und Vorteile:
Betrieb über Thermostat und Demand Control Ventilation-Sensor, um ein vollständig integriertes Steuerungssystem bereitzustellen.
Halbleiter-Steuerungspaket bietet genaue, zuverlässige und stabile Steuerung.
Steuerung kann durch Demand Control Ventilation und Lüfterzyklen gemildert werden.
W7212 wird mit Stellantrieben der Honeywell-Serie 72 verwendet.
Kombiniert Potentiometer für minimale und Demand Control Ventilation-Maximalklappenposition sowie Kompressor-Stufenrelaisfunktionen mit Halbleiter-Enthalpie- oder Einzel-Trockenkugel-Umschaltsteuerung.
Klemmen zum Umschalten zwischen Besetzt- und Unbesetzt-Betrieb enthalten.
Klemmen zum Anschluss des optionalen Fernpotentiometers S963B1128 zur Fernsteuerung der minimalen Klappenposition enthalten.
