Triconex CM3201 Kommunikationsmodul

Schnittstellen, Modbus-Master oder -Slave, wählbare serielle RS-232/485-Ports, TriStation, Triconex Peer-to-Peer, TSAA und TCP-IP/UDP-IP

Das Kommunikationsmodul (CM) ist eine optionale Drei-zu-Eins-Schnittstelle zu den MPs. Mithilfe einer Vielzahl von Kommunikationsmethoden, Protokollen und physischen Medientypen ermöglicht der CM die Kommunikation mit:⢠externen Hostcomputern⢠verteilten Steuerungssystemen (DCS)

⢠Offene Netzwerke

⢠Netzwerkdrucker

s⢠Andere Trident-Systeme

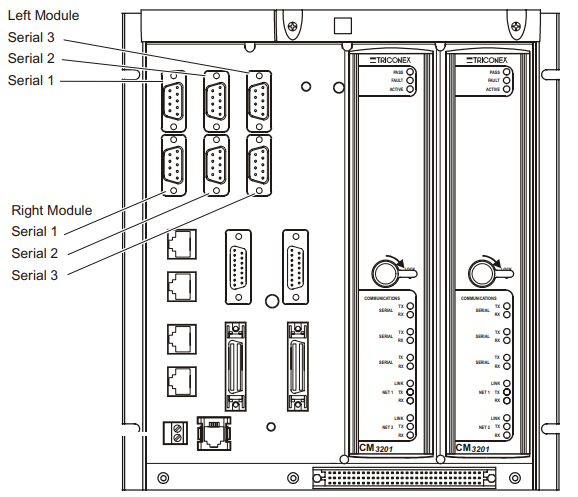

⢠Tricon V9-SystemeEin einzelner Trident-Controller unterstützt bis zu zwei CMs auf einer CM-Grundplatte.

Jedes CM arbeitet unabhängig und unterstützt drei serielle RS-232/485-Ports und zwei Ethernet-Ports.

Zwei CMs können redundante Kommunikationsverbindungen oder zusätzliche unabhängige Kommunikationsports bereitstellen.

Die CM-Grundplatte sollte direkt über oder unter einer MP-Grundplatte angeschlossen werden.

Zur Verbindung der MP-Grundplatte mit der CM-Grundplatte sind zwei MP-Verbindungsbaugruppen erforderlich.

Kommunikationsfähigkeiten

Jeder CM bietet die folgenden Kommunikationsfunktionen:

⢠Serielle Ports

⢠Netzwerkports

⢠Protokollunterstützung

Serielle Ports

Jeder CM verfügt über drei optisch isolierte serielle RS-232/485-Anschlüsse, die vom Benutzer für Modbus-Punkt-zu-Punkt- oder Mehrpunkt-(Netzwerk-)Verbindungen konfiguriert werden können. Übertragungsraten von bis zu 115 Kilobit pro Sekunde pro Anschluss können ausgewählt werden.

Netzwerkports

Jeder CM stellt zwei Netzwerkports bereit:

⢠Ein 10-Megabit-Ethernet-Port mit zwei Anschlüssen:

â 10BaseTâ Attachment Unit Interface (AUI) für eine 10-Megabit-Media Access Unit (MAU)

⢠Ein 100-Megabit-Ethernet-Port mit zwei Anschlüssen:

â 100BaseTX

â Medienunabhängige Schnittstelle (MII) für 100-Megabit-MAUMAUs kann anstelle der 10/100 BaseT RJ-45-Twisted-Pair-Verbindungen verwendet werden, um die CM-Netzwerkports in andere Ethernet-Medientypen umzuwandeln oder Netzwerkentfernungen zu erweitern.

Das Triconex CM3201-Kommunikationsmodul ist Teil der Triconex-Sicherheitssysteme, die in kritischen Anwendungen für Branchen wie Öl und Gas, Energieerzeugung und chemische Verarbeitung eingesetzt werden. Es ermöglicht eine zuverlässige und schnelle Kommunikation zwischen dem Triconex-System und anderen Systemen oder Geräten und gewährleistet so die nahtlose Übertragung von Daten zu Überwachungs- und Steuerungszwecken.

Hauptmerkmale:
Redundante Konfiguration: Unterstützt Redundanz für verbesserte Zuverlässigkeit und Systemintegrität.
Hochgeschwindigkeitskommunikation: Entwickelt für eine schnelle Datenübertragung, um eine Prozessüberwachung in Echtzeit zu gewährleisten.
Protokollunterstützung: Kompatibel mit verschiedenen Kommunikationsprotokollen, was die Integration mit verschiedenen Geräten und Netzwerken ermöglicht.
Sichere Datenübertragung: Gewährleistet eine sichere und genaue Kommunikation zwischen Sicherheitssteuerungen und externen Systemen.
Diagnose: Bietet integrierte Diagnose zur Überwachung des Zustands und Status des Kommunikationsmoduls.
