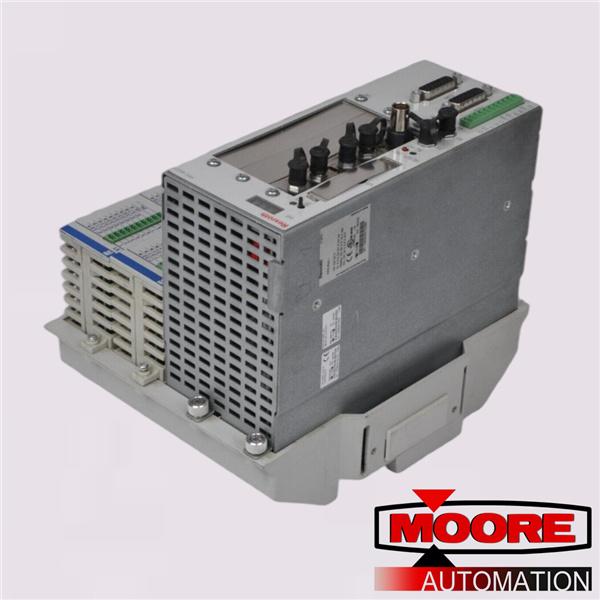

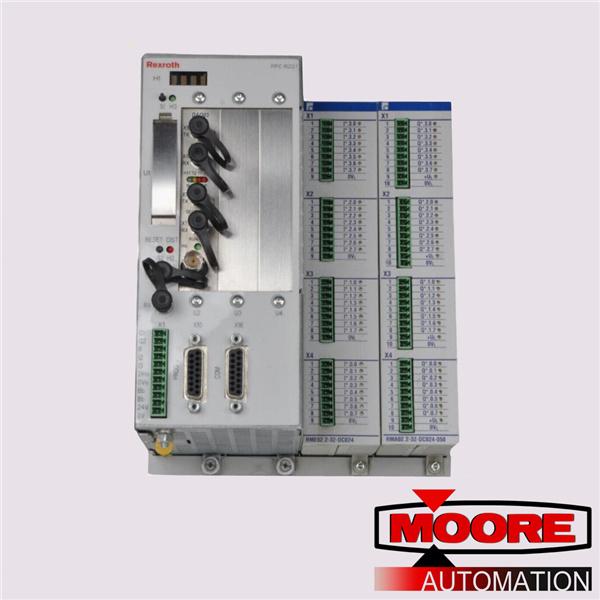

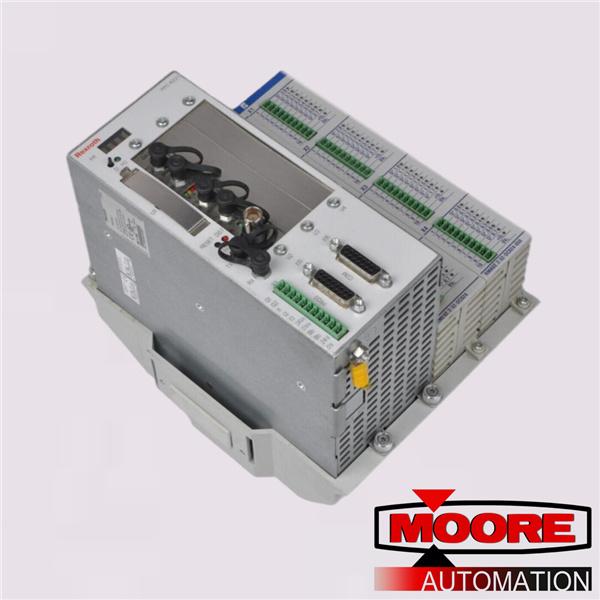

PPC-R22.1 von Rexroth, Indramat, Bosch in der PPC-Serie. Die PPC-R-Einheit ist ein leistungsstarker Controller in kleiner Größe mit Schutzart IP 20. Es handelt sich um eine Allzweckplattform, die je nach Anwendung als SPS oder NC-Controller funktioniert. Dieser PPC-R22.1 bietet eine Gehäuseversion für die RECO-Einheit und eine werkseitig zugewiesene Konfiguration.
Der PPC-R22.1 ist Teil der PPC-Controller-Serie von Rexroth Indramat Bosch. Dieser PPC-Controller verfügt über einen Nennwert von 24 VDC und eine Toleranz von -15 % / +20 % (gemäß EN61131-2 1994). Der PPC-R22.1 verfügt außerdem über einen zulässigen Bereich von 19,2 ... 30 VDC (einschließlich Welligkeitsfaktor).
Das CNC-Modul PPC-R22.1 ist in einem doppelt breiten Gehäuse untergebracht. Dieses Modul von Bosch Rexroth benötigt für seine Montage zwei Steckplätze im Modulträger. Es verfügt über einen separaten Steckplatz für die serielle COM-Schnittstelle. Diese Schnittstelle ist auf 9.600 Baud, 1 Stopbit, 8 Datenbits, keine Parität und Protokoll XON/XOFF einstellbar. Das Gerät kann mit der Firmware der MTC200-Steuereinheit und zusätzlichen Hardwarekomponenten betrieben werden. Der Anschluss für die Pufferbatterie befindet sich auf der Oberseite des Geräts unter einer Kunststoffabdeckung. Die vollständig entladene Batterie muss beim Einschalten der Stromversorgung durch eine neue ersetzt werden, um den Verlust von SRAM-Daten zu vermeiden.
