IC694MDL740 | General Electric

Nennspannung: 12/24 Volt Gleichstrom
Anzahl der Ausgänge: 16 (2 Gruppen von 8)
Frequenz: N / A
Ausgangsstrom: 0,5 A pro Punkt
Ausgangsspannungsbereich: 12 bis 24 V DC (+20%, -15%)
Energieverbrauch: 110 mA von 5V-Bus

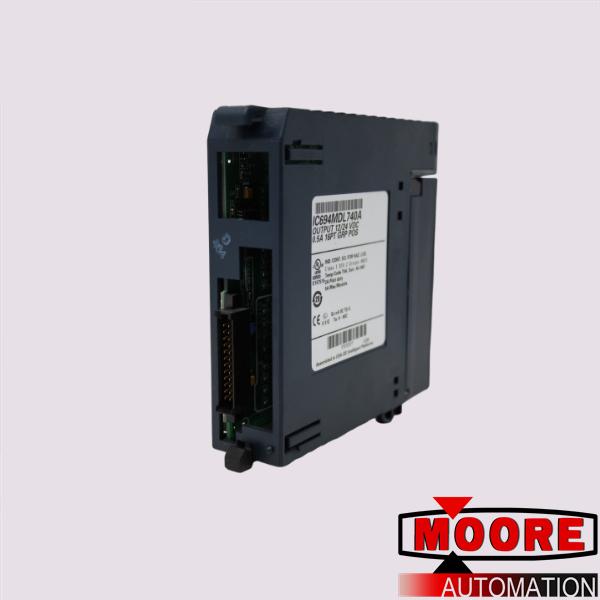

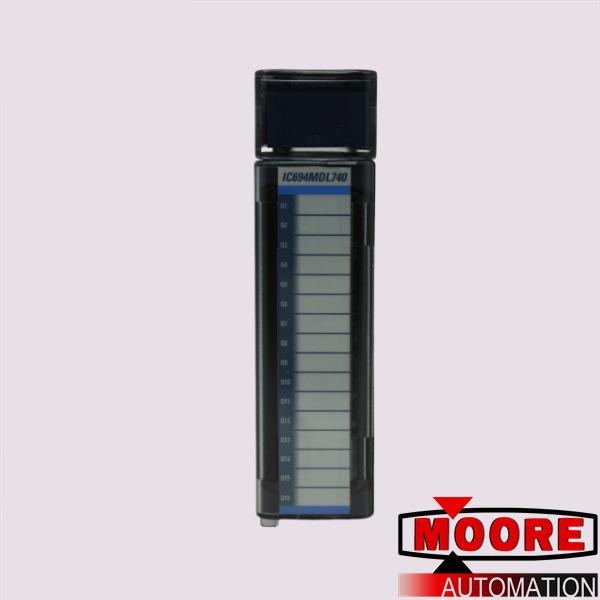

Das GE Fanuc IC694MDL740 Ausgangsmodul wird als Mitglied der GE Fanuc RX3i PACSystems-Serie hergestellt und kann an eine RX3i PACSystems-SPS oder ein speicherprogrammierbares Steuerungssystem angeschlossen werden.

Dieses Ausgangsmodul verfügt über 16 Ausgänge, die in 2 Gruppen mit jeweils 8 Ausgängen angeordnet sind. Alle Ausgänge verfügen über LED-Statusanzeigen, die aufleuchten, wenn die entsprechenden Ausgänge eingeschaltet sind. Dieses Ausgangsmodul ist ein positives Logikausgangsmodul.

Wenn es in der RX3i PACSystems-SPS installiert ist, bezieht das IC694MDL740-Ausgangsmodul seinen Strom von der SPS-Rückwandplatine, in der es installiert ist Strom von der Backplane bei diesem Spannungspegel.

Das IC694MDL740 16-Punkt-Ausgangsmodul mit positiver Logik von GE Fanuc ist ein Niederspannungs-Ausgangsmodul. Es ist durch sein blaues Etikett eindeutig als Niederspannungs-Ausgangsmodul gekennzeichnet.

Das Niederspannungs-Ausgangsmodul IC694MDL740 sollte nicht mit Hochspannungsgeräten verwendet werden, da dies zu Schäden an ihm oder den Hochspannungsgeräten führen kann oder das Modul IC694MDL740 einfach nicht in der Lage ist, mit diesen Geräten zu funktionieren oder zu kommunizieren.

Der Betriebsspannungsbereich dieses Moduls reicht von 12 bis 24 Volt DC und seine Isolationsspannung beträgt 250 Volt AC für kontinuierliche Isolation, aber die Isolationsspannung kann 1 Minute lang auch 1500 Volt AC erreichen. Das Ausgangsmodul IC694MDL740 kann in jedem leeren E/A-Steckplatz in jedem Rack innerhalb der RX3i PACSystems-SPS montiert werden.
