General Electric IC693CHS391 CPU-Grundplatte

Marke / Hersteller:
General Electric
Maße:
10.25cm*8.2cm*8cm
Gewicht:
0.3kg
Land von Herkunft: :
USA
Bezeichnung:
CPU baseplate

Anfrage jetzt

Herst. Teilenummer:	IC693CHS391

Hersteller:	Allgemeine Elektrik

Beschreibung:	Der IC693CHS391 ist eine Komponente der Serie 90-30, die von GE Fanuc hergestellt wird. Dies ist eine modulare CPU-Grundplatte mit 10 Steckplätzen. Diese Grundplatte enthält den CPU-Steckplatz, den Nicht-CPU-Steckplatz oder den E/A-Steckplatz.
Gesamte Beschreibung:	Es beherbergt außerdem die lokale elektronische Rückwandplatine zur Stromversorgung der angeschlossenen Module. In einem System kann nur eine (1) CPU-Grundplatte installiert werden, andere zulässige Grundplatten sind Erweiterungs- oder Remote-E/A-Grundplatten.

Status:	Auf Lager, sofort lieferbar

Verkaufsleiter: Tiffany Guan plcsale@mooreplc.com + 86 18030235313 dddemi33 2851195473

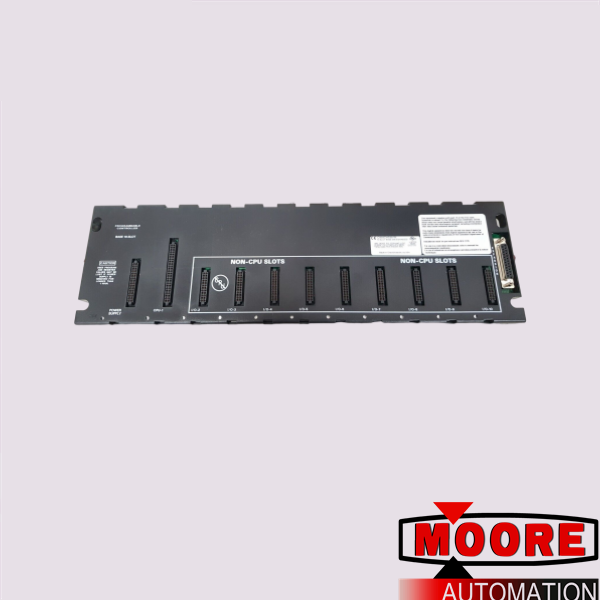

Der IC693CHS391 ist eine modulare CPU-Grundplatte. Diese Grundplatte ist Teil der Serie 90-30, die von GE Fanuc hergestellt wird. Dieses Gerät beherbergt die Anschlussports, die die Installation von modularen CPUs, E/A-Modulen und Stromversorgungsmodulen ermöglichen. Es verfügt über insgesamt zehn (10) Steckplätze, von denen ein (1) der CPU und neun (9) den E/A-Modulen zugewiesen sind. Der Stromversorgungssteckplatz ist nicht in der Steckplatzzählung enthalten, ebenso wenig wie der Buserweiterungsport.

Da es sich um einen modularen CPU-Steckplatz handelt, wird ihm standardmäßig eine Knotenadresse von 0 zugewiesen, die über die Programmiersoftware geändert werden kann. Nur ein (1) modularer CPU-Steckplatz wird von einem System unterstützt. Andere Steckplätze im System können Erweiterungs- oder Remote-E/A-Grundplatten sein. Die

Stromversorgung ist im Steckplatz ganz links installiert, der nicht in der Steckplatzzählung enthalten ist, sodass mehr E/A von dieser Grundplatte unterstützt werden können. Die CPU ist nur in Steckplatz 1 installiert, da dieser Steckplatz speziell für den CPU-Anschluss oder ein spezielles Optionsmodul wie den FIP-Bus-Remote-E/A-Scanner ausgelegt ist. Steckplatz Nummer 2 und höher sind besonders für E/A- oder Optionsmodule ausgelegt. Erweiterungs- oder Remote-E/A-Grundplatten werden über den Erweiterungsport ganz rechts auf der Grundplatte angeschlossen. Abhängig von der im IC693CHS391 untergebrachten CPU werden bis zu vier (4) oder sieben (7) Erweiterungsgrundplatten von der modularen CPU-Grundplatte IC693CHS391 unterstützt. Diese Grundplatte unterstützt nur die Panelmontage und wird mit Schrauben und Unterlegscheiben durch die vorhandenen Montagelöcher befestigt.

Die Grundplatte IC693CHS391 ist eine von GE Fanuc hergestellte Erweiterungsgrundplatte mit zehn Steckplätzen. Sie läuft mit einem Nennstrom von 420 mA und hat eine Nennspannung von 5 Volt DC. Sie ist mit einem DIP-Schalter ausgestattet. Die Erweiterungsgrundplatte wird zusammen mit anderen Modulen an die SPS der Serie 90-30 angeschlossen. Ein Stromversorgungsmodul wird in den linken Steckplatz der Grundplatte eingesteckt. Die Grundplatte IC693CHS391 ist modular aufgebaut und hat ein offenes Gehäuse. Es lässt sich leicht installieren und ersetzen oder gegen einen anderen Typ austauschen, wenn eine zusätzliche Funktion erforderlich ist.
