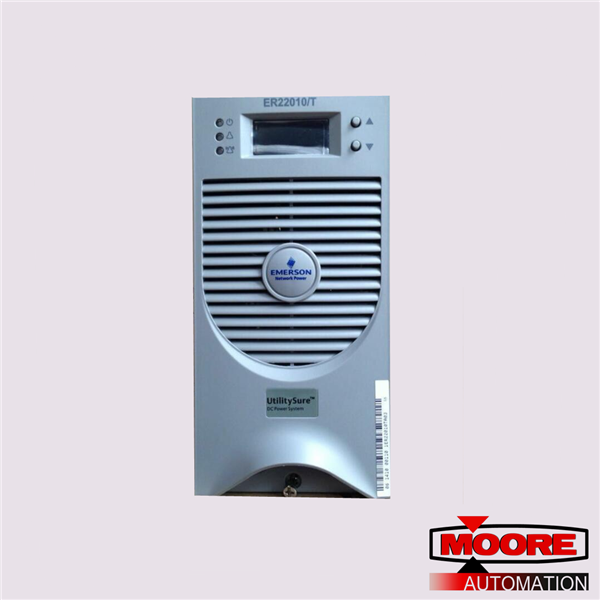

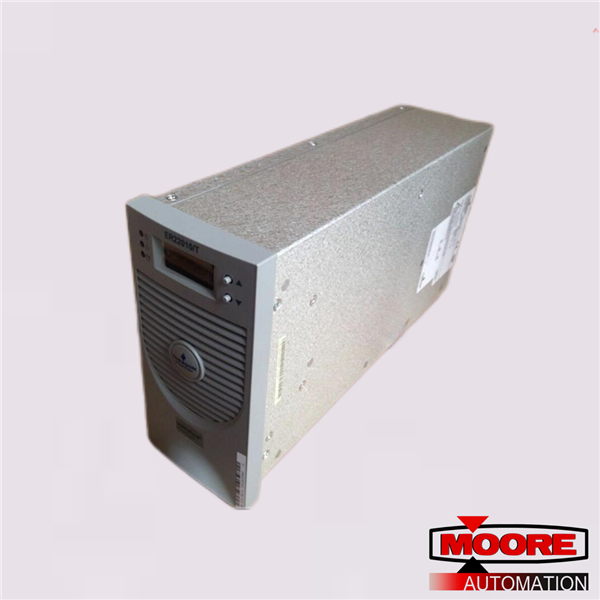

Die Gleichrichter von Emerson bestehen aus zwei Teilen: 3-phasiger passiver PFC und DC/DC-Wandlerschaltung. Außerdem gibt es die Hilfsstromversorgung und die E/A-Erkennungsschutzschaltung. Das Funktionsprinzip der Gleichrichter ist in Abbildung ER22010/T dargestellt.
1) Die 3-phasige passive PFC-Schaltung am Frontend umfasst Eingangs-EMI und passive PFC, die zum Gleichrichten und Filtern des Wechselstromeingangs und zum Kalibrieren des Eingangsstroms verwendet werden, um sicherzustellen, dass der Leistungsfaktor der Eingangsschaltung größer als 0,94 ist und den entsprechenden EMI- und EMV-Standards in GB/T 17794.2.2-2003 sowie dem 3-phasigen Harmonischenstandard in DL/T781-2001 entspricht.
2) Die DC/DC-Wandlerschaltung am Backend verwendet einen PWM-Generator, um die PFC-Ausgangsgleichspannung zu steuern und die Gleichspannung durch Hochfrequenztransformation, Gleichrichtung und Filterung auszugeben. Es wird verwendet, um die gleichgerichtete Spannung vom Frontend in die konstante Gleichspannungsausgabe umzuwandeln, wie sie vom Stromsystem benötigt wird.
3) Die Hilfsstromversorgung befindet sich zwischen dem passiven Eingangs-PFC und dem DC/DC-Wandler. Sie verwendet den Gleichstromausgang des dreiphasigen passiven PFC und versorgt die Steuerschaltungen mit Strom.
4) Die Eingangserkennungsschaltung kann Eingangsüber-/-unterspannung und Phasenausfall erkennen, während die DC/DC-Erkennungsschaltung Ausgangsspannung/-strom und Kühlkörpertemperatur erkennen kann. Alle diese Signale werden zur Steuerung und zum Schutz der DC/DC-Umwandlung verwendet.
