24 VDC wird verwendet, wenn externe Achsen (Achse 8-12) vorhanden sind, um anzuzeigen, dass der externe Gleichrichter ordnungsgemäß funktioniert. Wenn keine externen Gleichrichter vorhanden sind, ist ein Jumper zwischen den XS3/XT3-Anschlüssen C16 und C12 erforderlich.

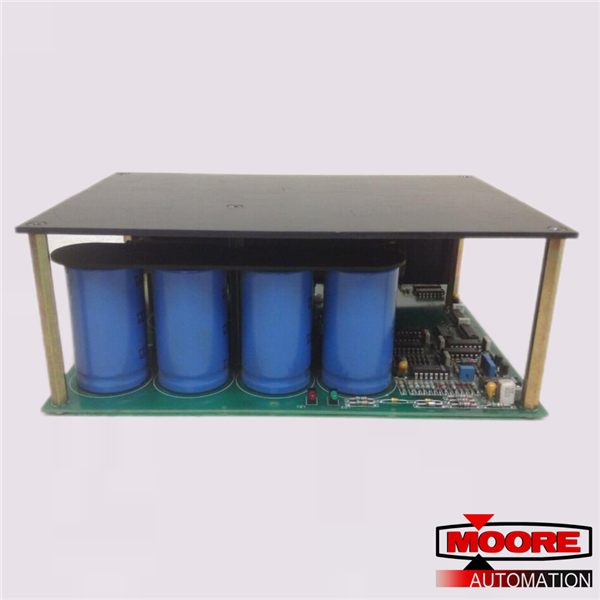

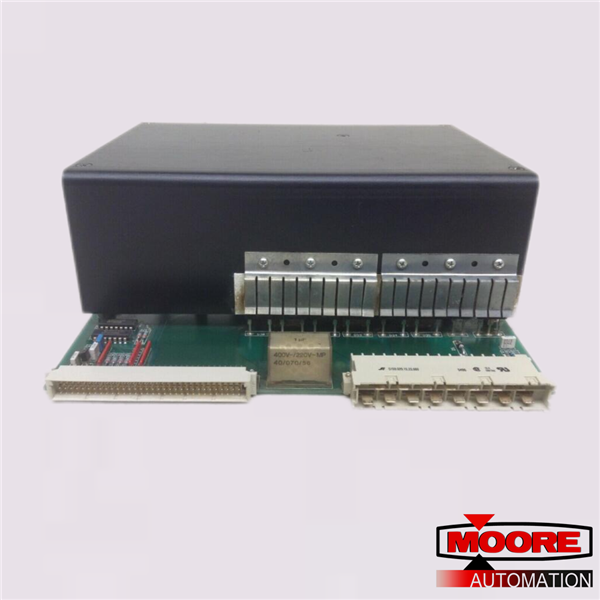

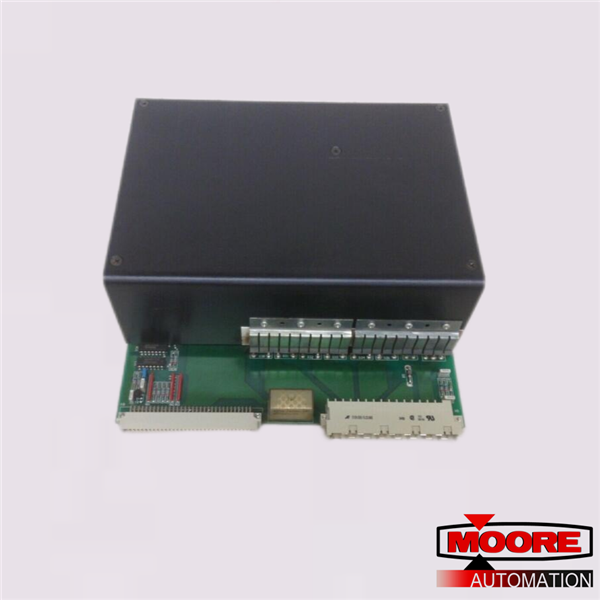

Der Gleichrichter (auch als DC-Link bekannt) ist die Antriebsstromversorgung. Sein Hauptzweck besteht darin, 262 V an den Anschlüssen 22, 24, 26, 28, 30 und 32 in 340 VDC umzuwandeln und diese Spannung über die Antriebsrückwand an die Achsenantriebsplatinen zu liefern.
Wenn der Computer initialisiert wird, prüft er zuerst den Gleichrichter. Dann prüft der Computer die Achsenplatinen. Diese Kommunikation erfolgt über das 64-polige Flachbandkabel. Der Antriebsgleichrichter verwendet die KM3-Relaiskontakte und zwei 10-Ohm-Widerstände, wenn er startet, um eine ohmsche Last auf den Strom zu legen, der zu den Kondensatoren fließt, um das System vor einem Stromstoß zu schützen, wenn der Gleichrichter mit Strom versorgt wird.
