Der DAC-250 ist ein universeller programmierbarer Controller, der zur Steuerung von Maschinen auf der Grundlage der inkrementellen Verschiebung bestimmter Maschinenfunktionen wie der Hinteranschlagsteuerung einer Industrieschere entwickelt wurde. Zum besseren Verständnis wird in diesem Handbuch immer wieder auf den Hinteranschlag Bezug genommen, aber denken Sie daran, dass damit auch jeder andere Maschinenabschnitt gemeint sein könnte, dessen Bewegung von einem Inkrementalgeber gemessen wird. Der DAC-250 ist nicht auf die Achsenpositionierung beschränkt, sondern kann auch Parameter programmieren, die sich auf andere Maschinenfunktionen beziehen. Es ist möglich, mehrere Schritte zu programmieren, die zu Programmen kombiniert werden können. Der DAC-250 kann Servoschleifensysteme sowie ein ein- oder zweistufiges AC- oder DC-Antriebssystem steuern.

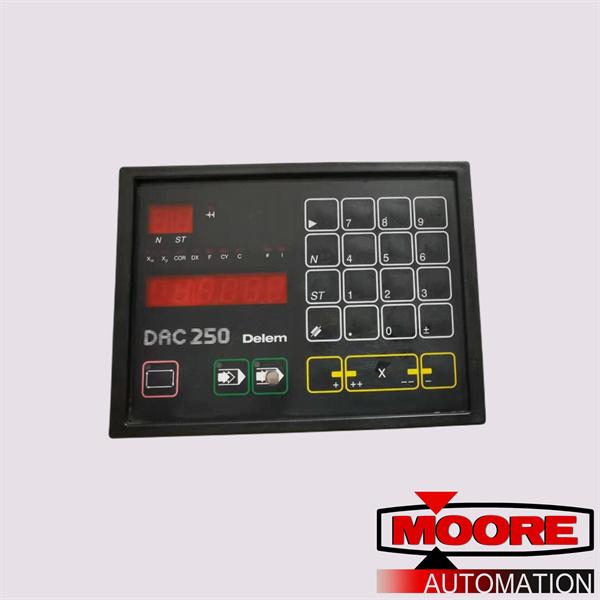

Die Tastatur enthält die folgenden Tasten:
- 10 numerische Tasten (0 - 9)
- Dezimalpunkt
- Plus-/Minus-Umschalter
- Löschtaste zum Löschen eines Parameterwerts
- Cursortaste zum Auswählen des nächsten Parameters
- N (Taste zum Erhöhen der Programmnummer)
- ST (Taste zum Erhöhen eines Schritts)
- Taste zum Erhöhen der manuellen Bewegung bei niedriger Geschwindigkeit (+)
- Taste zum Erhöhen der manuellen Bewegung bei niedriger Geschwindigkeit (-)
- Taste zum Erhöhen der manuellen Bewegung bei hoher Geschwindigkeit (Taste x in Kombination mit der Taste + oder -)
- Stopptaste (0)
- Taste zum Starten des halbautomatischen Betriebs
- Taste zum Starten des Automatikbetriebs
