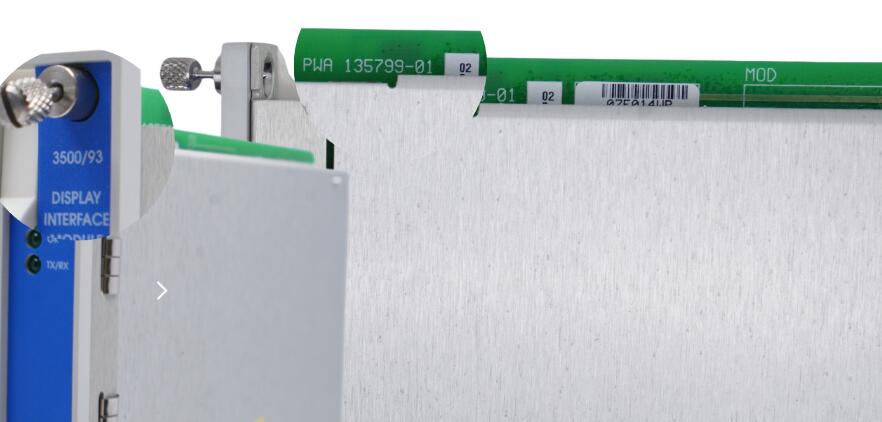

Das 3500/93 135799-01 Display-Schnittstellenmodul ist eine wesentliche Komponente im Bently Nevada 3500 Machinery Protection System, das entwickelt wurde, um die strengen Anforderungen des American Petroleum Institute zu erfüllen ( API) Standard 670. Es bietet lokale oder entfernte visuelle Anzeige kritischer Systemdaten, einschließlich Systemereignislisten, Alarmereignislisten und detaillierter Informationen von verschiedenen Modulen im Rack, wie Kanal-, Monitor-, Relais-, Keyphasor- und Tachometermodulen .

Hauptmerkmale:

• API 670-Konformität: Stellt sicher, dass das Display den Industriestandards für den Maschinenschutz entspricht.
• Informationen anzeigen: Bietet Zugriff auf alle Daten im 3500-Rack, einschließlich Ereignislisten, Alarmlisten und Echtzeit-Kanaldaten.
• Rack-Konfigurationssoftware: Die Anzeige kann über die 3500 Rack-Konfigurationssoftware konfiguriert werden, sodass Benutzer die Anzeige einfach an ihre spezifische Systemkonfiguration anpassen können.

Montageoptionen:

1. Gesichtsmontage:

   • Montageort: Direkt über der Frontplatte eines 3500-Racks in voller Größe.
   • Unterstützung: Die klappbare Unterstützung ermöglicht den einfachen Zugriff auf gepufferte Ausgangsanschlüsse und Benutzeroberflächentasten, ohne dass das Display abgenommen werden muss.
   • Anforderung: Das Display Interface Module (DIM) muss in Steckplatz 15 für die Frontmontage installiert sein.
   • Kompatibilität: Nicht kompatibel mit dem 3500 Mini-Rack.

2. 19-Zoll-EIA-Rack-Montage:

   • Montageabstand: Kann bis zu 100 Fuß vom 3500-System entfernt montiert werden.
   • Erweiterte Entfernung: Bei Verwendung einer externen Stromversorgung kann das Display in einer Entfernung von bis zu 4000 Fuß montiert werden.

3. Panelmontage:

   • Panel-Ausschnitt: Das Display kann in einem Panel-Ausschnitt innerhalb desselben Schranks oder bis zu 100 Fuß montiert werdenvom System entfernt.
   • Erweiterter Abstand: Mit einer externen Stromversorgung kann der Montageabstand auf bis zu 4000 Fuß. erweitert werden

4. Unabhängige Montage:

   • Unterputzmontage: Das Display kann bündig an einer Wand oder Platte montiert werden.
   • Montageabstand: Ebenso kann es bis zu 100 Fuß oder bis zu 4000 Fuß bei Verwendung einer externen Stromversorgung aufgestellt werden.

Diese Flexibilität bei den Montageoptionen stellt sicher, dass das 3500/93 Display je nach Benutzeranforderungen bequem positioniert werden kann, unabhängig davon, ob es lokal oder remote installiert wird.
