Herst.Artikelnummer: |
5069-IA16
|
|
|
Hersteller: |
|
|
|
Beschreibung : |
Es verfügt über einen Eingangsstrom pro Kanal von 15 mA bei 264 V AC. Dieses Modul erfordert ein RTB zur Beendigung von Signalen. Zu den kompatiblen RTBs gehören 5069-RTB18-SPRING RTB und 5069-RTB18-SCREW RTB.
|
|
|
Gesamte Beschreibung: |

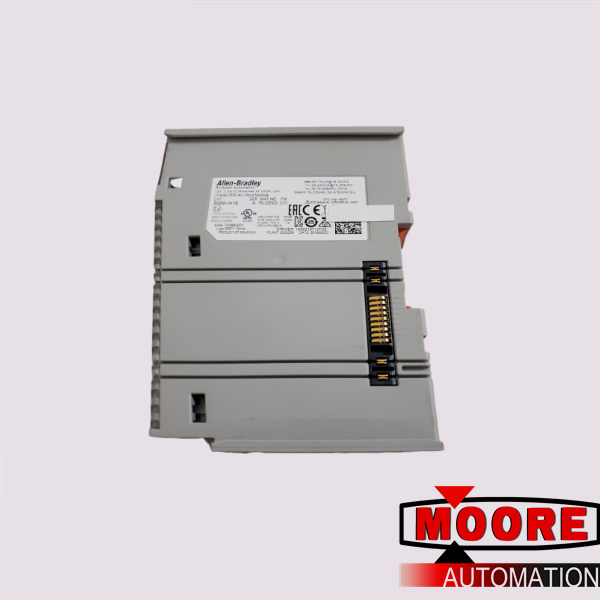

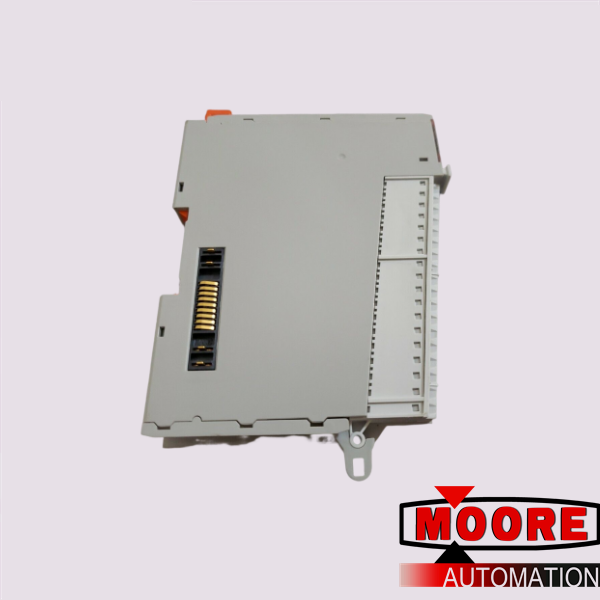

Das 5069-IA16 ist ein diskretes Compact 5000-Eingangsmodul. Dies ist ein AC-Eingangsmodul mit sechzehn (16) Eingangskanälen, das einen Signalspannungsbereich von 74-246 VAC, 47-63 Hz in einer einzigen Gruppe von Eingangskanälen akzeptiert. |
plcsale@mooreplc.com + 86 18030235313 dddemi33 2851195473
Das 5069-IA16 ist ein diskretes AC-Eingangsmodul von Compact 5000. Dieses Modul ermöglicht die Verbindung von binär betriebenen Signalgeräten, die in der Spannungskategorie 120/240 VAC betrieben werden. Dieses Modul hat sechzehn (16) AC-Eingangskanäle in einer einzelnen Gruppe. Es ist für einen Signalspannungsbereich von 79-246 VAC mit einer Frequenz von 47-63 Hz ausgelegt.
Das 5069-IA16 kann als lokales E/A-Modul von 5069 CompactLogix-Steuerungen oder als verteilte E/A-Komponente von CompactLogix- und ControlLogix-Steuerungssystemen eingesetzt werden. Eine verteilte E/A-Architektur kann implementiert werden, wenn das 5069-IA16 mit einem Ethernet-E/A-Kommunikationsadapter installiert wird.
Der Kanal des Moduls weist eine Aus-zu-Ein-Signalverzögerung von 10 ms (typisch) + Filterzeit auf, wobei wählbare Filterzeiten 1 ms für 120 VAC-Eingang und 1 ms, 2 ms, 5 ms für 240 VAC-Eingang umfassen. Ebenso beträgt die Ein-Aus-Signalverzögerung 10 ms (typisch) + Filterzeit, wobei konfigurierbare Filterzeiten 10 ms, 20 ms für 120 VAC und 5 ms, 10 ms, 20 ms für 240 VAC-Eingang betragen.
Der MOD Power Passthrough des 5069-IA16 beträgt 9,55 A und die MOD Power beträgt 75 mA, beide bei 18-32 V DC. Dieses Modul hat auch einen SA Power Passthrough von 9,975 A und eine SA Power von 240 mA, beide bei 79-264 V AC. Die Wärmeableitung des 5069-IA16 beträgt 11,9 BTU/h, während seine Leistungsableitung 3,5 W beträgt. Die Durchlassspannung des Moduls 5069-IA16 reicht von mindestens 79 V AC bis maximal 264 V AC.
Es verfügt außerdem über eine maximale Sperrspannung von 40 V AC und einen maximalen Eingangsstrom pro Kanal von 15 mA bei 264 V AC. Die minimalen Durchlassströme dieses Moduls betragen 2 mA bei 79 V AC und 3 mA bei 164 V AC, der maximale Durchlassstrom beträgt 15 mA bei 264 V AC und die nominalen Durchlassströme betragen 5 mA bei 120 V AC/50 Hz, 6 mA bei 120 V AC/60 Hz, 9 mA bei 240 V AC/50 Hz und 11 mA bei 240 V AC/60 Hz. Dieses Modul verfügt außerdem über einen maximalen Sperrstrom von 2 mA und einen maximalen Einschaltstrom von 600 mA. Die nominale Eingangsimpedanz des Moduls 5069-IA16 beträgt 24 kΩ bei 120 V AC/50 Hz, 20 kΩ bei 120 V AC/60 Hz, 27 kΩ bei 120 V AC/60 Hz. bei 240 V AC/50 Hz und 22 kΩ bei 240 V AC/60 Hz.
