2711-T10C8 | | Bedienterminal mit Wechselstromversorgung

Das grafische Bedienterminal mit der Katalognummer 2711-T10C8 ist Teil der 2711 PanelView Standard-Bedienterminals. Es ist insbesondere Teil der PanelView Plus 1000-Bedienterminals, die mit Standardfunktionen wie einem 10,1-Zoll-Farbbildschirm mit einer Auflösung von 640 x 480 Pixeln, einer Touch-Eingabeschnittstelle und einem integrierten internen Flash-Speicher mit 1008 KB ausgestattet sind.

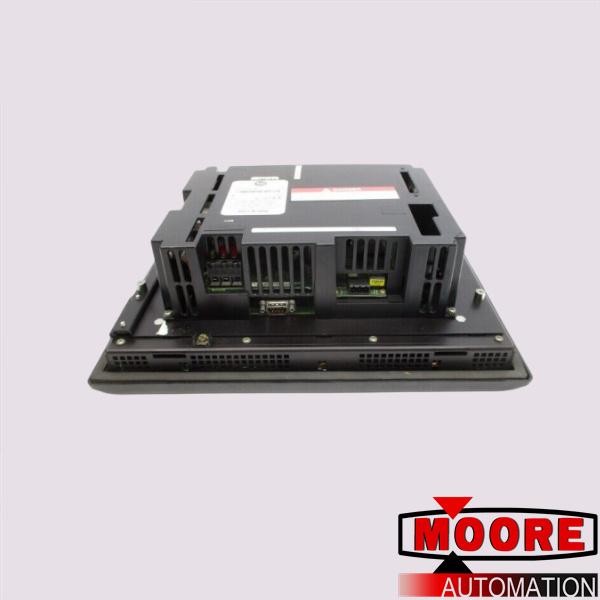

Der 2711-T10C8 verfügt über spezielle Funktionen, die durch den integrierten Data Highway Plus (DH+)-Kommunikationsanschluss und die RS232-Druckerschnittstelle bereitgestellt werden. Der DH+-Anschluss wird zum Datenaustausch mit Partnersteuerungen wie PLC5, SLC500 und anderen speicherprogrammierbaren Steuerungen (SPS) verwendet, sogar mit Geräten von Drittanbietern, die das DH+-Protokoll unterstützen. DH+ verwendet ein 3-adriges Kabel, das über große Entfernungen eingesetzt werden kann und die Kommunikation mit einer oder mehreren Steuerungen unterstützt. Der sekundäre Anschluss, der RS232, wird zur Kommunikation mit Alarmdruckern verwendet und ermöglicht das Drucken und Dokumentieren von Alarmen und Ereignissen für die Historisierung und Berichte.

Der 2711-T10C8 wird bündig in einem Gehäuse montiert und unterstützt nur die horizontale Ausrichtung. Er erfordert einen Montageabstand von 51 mm oder 2 Zoll auf allen Seiten, um eine ausreichende Luftzirkulation sowie Arbeitsraum für die Installation zusätzlicher Komponenten für das Bedienterminal sicherzustellen.

Der 2711-T10C8 ist in einem Gehäuse mit der Schutzklasse NEMA Typ 12/13, 4X (nur für den Innenbereich) IP54, IP65 montiert. Die erforderliche Betriebstemperatur beträgt 0 bis 55 °C (32 bis 131 °F) mit Stoß- und Vibrationsfestigkeit von 15 g bzw. 2 g bis zu 2.000 Hz. Installieren Sie geeignete Kühl- und Heizgeräte, um die erforderliche Temperatur sowie Stoß- und Vibrationsschutz aufrechtzuerhalten und so eine maximale Lebensdauer des Bedienterminals zu erreichen.

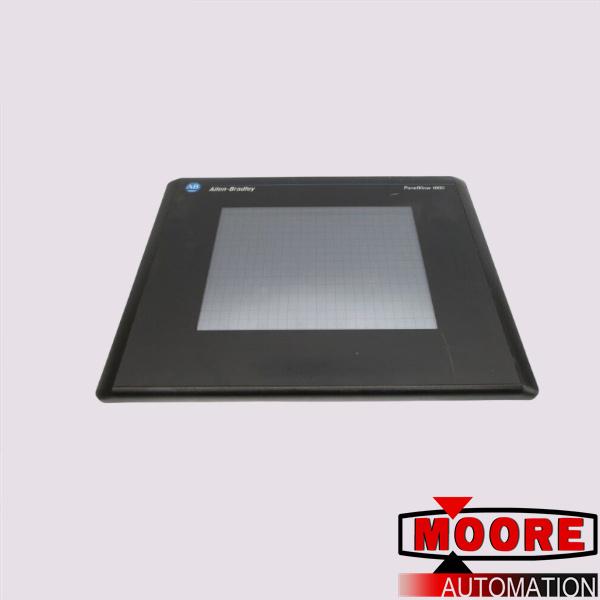

Neben der Kommunikation mit Maschinensteuerungen ist das 2711-T10C8 PanelView 1000 ein hervorragendes Eingabemodul, das dem Benutzer die Eingabe von Informationen und Befehlen über seinen scharfen 10-Zoll-Touchscreen ermöglicht. Das Display ist mehrfarbig und etwa 8,3 x 6,2 Zoll groß. Dieses Display dient gleichzeitig als Touchscreen mit Touch-Eingabe und hat eine Betätigungsdauer von ungefähr 1 Million Mal. Seine vor Ort austauschbare Hintergrundbeleuchtung hat eine Halbwertszeit von 50.000 Stunden bei einer konstanten Temperatur von 77 Grad Fahrenheit und die integrierte Zeitstempeluhr des Moduls läuft mit Batterien, die ebenfalls vor Ort ausgetauscht werden können.
