Herst.Artikelnummer: |
22F-D013N114
|
|
|
Hersteller: |
|
|
|
Beschreibung : |

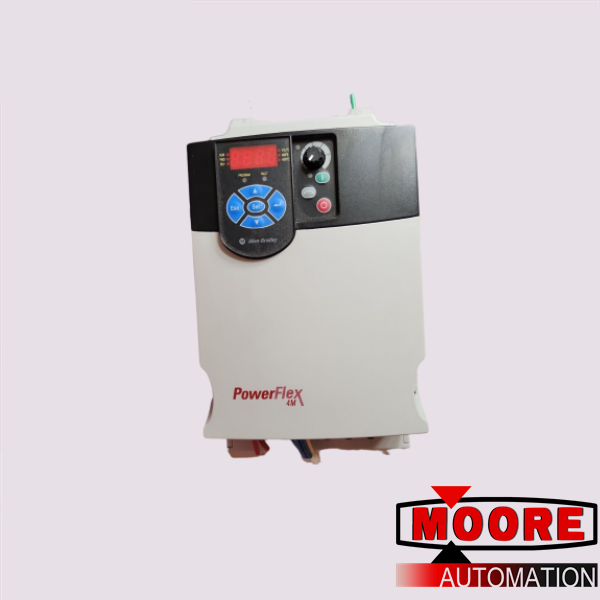

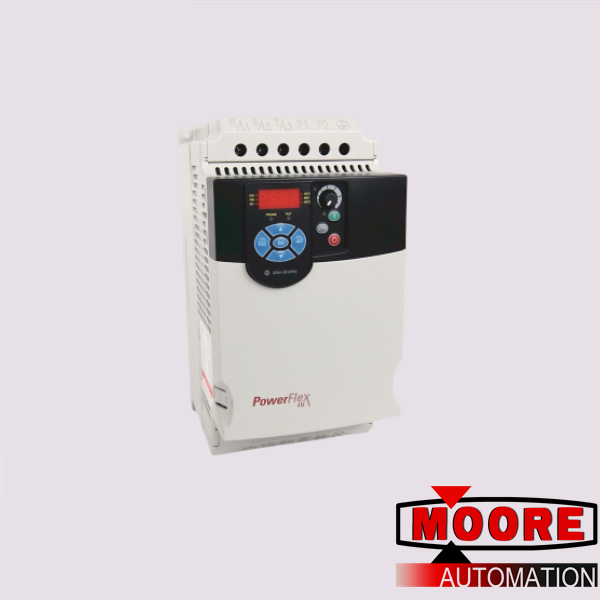

Der /Automation 22F-D013N114-Antrieb ist ein Frequenzumrichter der PowerFlex 4M-Antriebsserie. Er ist einer der Antriebe der PowerFlex 4M-Serie, der mit einem integrierten Filter ausgestattet ist, der CE-konform ist.
|
|
|
Gesamte Beschreibung: |
Der Frequenzumrichter 22F-D013N114 unterstützt 3-phasige AC-Eingangs- und Ausgangsspannung. Sein Eingangsspannungsbereich liegt zwischen 380 und 480 Volt AC (+/-10 %) und sein Ausgangsspannungsbereich zwischen 0 und 460 Volt AC. Der Frequenzumrichter 22F-D013N114 verfügt über eine interne IGBT-Bremse. |
plcsale@mooreplc.com + 86 18030235313 dddemi33 2851195473
Der 22F-D013N114 PowerFlex 4M-Antrieb ist ein Frequenzumrichter mit 7,5 PS (5,5 Kilowatt) und einer dreiphasigen Eingangsspannung zwischen 380 und 40 Volt Wechselstrom. Der 22F-D013N114 ist für ein NEMA-Gehäuse Typ 1 (IP20) ausgelegt. Dieser Frequenzumrichter arbeitet mit dreiphasigen Induktionsmotoren und kann mit Motoren mit 7,5 PS (5,5 kW) betrieben werden. Die Wechselstromantriebe arbeiten mit einer sinusförmigen PWM (Pulsweitenmodulation). Dieser PowerFlex 4M-Wechselstromantrieb erzeugt ein dreiphasiges PWM-Signal (pulsweitenmoduliert) mit variabler Frequenz und bietet so eine einstellbare Geschwindigkeit für Wechselstrom-Induktionsmotoren.
Die Betriebseingangsspannungen des PowerFlex 4M 22F-D013N114 reichen von 380 bis 480 Volt Wechselstrom und 15,4 A für eine dreiphasige Versorgung. Die Ausgangsspannung ist von 0 bis 460 Volt Wechselstrom einstellbar und die Frequenz kann im programmierbaren Modus des Moduls von 0 bis 400 Hertz eingestellt werden. Der AC-Antrieb hat einen typischen Wirkungsgrad von 97,5 %. Die Genauigkeit des Frequenzeinstellungswerts beträgt 0,05 % für ein digitales Eingangssignal und 0,5 % für ein analoges Signal. Der PowerFlex 4M-Antrieb arbeitet mit einem sinusgewichteten PWM-Ausgangsalgorithmus und erzeugt eine Trägerfrequenz von 2 kHz bis 10 kHz.
Die Nennleistung basiert auf einer Frequenz von 4 kHz. Die Drehzahlregelung erfolgt ohne Rücklauf mit Schlupfkompensation. Die idealen Umgebungsbetriebstemperaturen dieses 22F-D013N114-Moduls reichen von -10 bis 50 Grad Celsius bei einer relativen Luftfeuchtigkeit von 0 % bis 95 % ohne Kondensation. Der Antrieb wird mit einem Kühllüfter für diese Nennleistung geliefert, sodass sich der PowerFlex 4M durch Zwangskonvektion selbst kühlen kann. Der Antrieb unterstützt Vibrationen bis zur 1-G-Grenze. Er muss in einem Bereich installiert werden, der sicher vor flüchtigen Dämpfen oder Gasen ist, und der Ventilator muss in einem Bereich ohne korrosive Atmosphäre gelagert werden.
Die Steuereingänge des PowerFlex 4M 22F-D013N114 können entweder mit analogen oder digitalen Eingängen konfiguriert werden. Zu den digitalen Eingangsoptionen gehören ein lokaler Steuereingang, ein Eingang für voreingestellte Frequenzen, ein Jog-Eingang, ein RS485-Protokolleingang, ein zweiter Beschleunigungs- oder Verzögerungseingang, ein Hilfsfehlereingang und ein Fehlerlöscheingang. Die analogen Eingänge umfassen einen (1) isolierten Eingang von 0 bis 10 Volt bei 4 bis 20 mA. Dieser Antrieb verfügt über mehrere Stoppmodi wie Rampe, Ausrollen, Gleichstrombremse und Rampe bis Stopp. Der PowerFlex 4M kann auch an externe Widerstände angeschlossen werden. Dieser Antrieb verfügt über eine Überlastfähigkeit von 150 % für bis zu 60 Sekunden und 200 % für 3 Sekunden.
