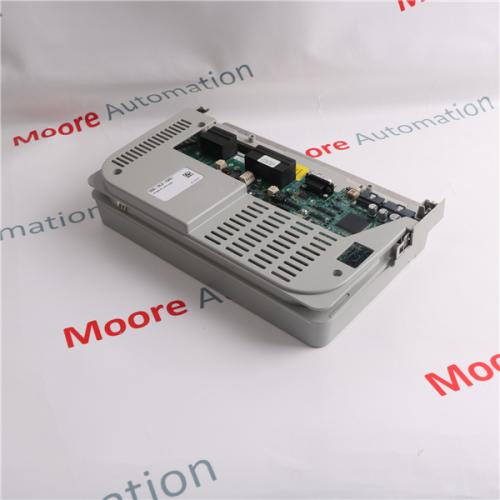

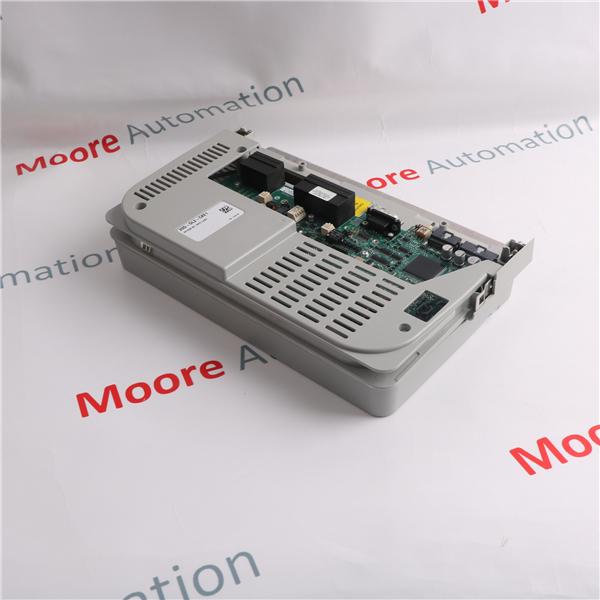

22C-D038A103 |AB| Frequenzumrichter

Über das Produkt

Der 22C-D038A103 AC Powerflex 400 Drive von hat eine Ausgangsleistung von 18,5 kW bei 25 PS und eine Stromstärke von 38, konstant bei einer Temperaturänderung von 5 Grad zwischen 45 und 50 Grad Celsius. Der empfohlene Motorstromkreisschutz ist 140M-F8E-C45 mit einem 100-C60-Schütz und einem Mindestgehäusevolumen von 9086 Quadratzoll. Er leitet etwa 606 offene IP20-Watt ab und hat 50 Sicherungen.

Der 22C-D038A103 ist ein Frame D-Antrieb mit Gehäuseschutzart IP30, NEMA/UL Typ 1 ohne Flanschmontage. Beim Abschluss von E/A-Signalen an den Antrieb beträgt die maximale Kabelgröße 33,6 mm² (oder 2 AWG). (Das Kabel darf nicht kleiner als 8,4 mm² oder 8 AWG sein). Das Verdrahtungsdrehmoment beträgt 5,1 Nm oder 45 Pfund pro Zoll.

Dieses Gerät verfügt über eine integrierte LCD-Tastatur mit zwei Reihen mit jeweils 16 Zeichen und 5 LED-Anzeigen. Diese integrierte Tastatur ermöglicht eine lokale Überwachung und Steuerung, wie z. B. Start- und Geschwindigkeitsbefehle. Über das mit diesem Gerät ausgestattete Hilfsmotorsteuerungssystem können bis zu drei zusätzliche leitungsgestartete Motoren neben dem zentralen Motor gesteuert werden, der direkt vom Powerflex-Antrieb 22C-D038A103 gesteuert wird. Die Verwendung dieses Systems kann zu einer Leistung von bis zu 400 % führen, wobei der antriebsgesteuerte Motor und alle drei zusätzlichen Motoren mit ihrer Höchstgeschwindigkeit laufen. Dieses System kann auch automatisiert werden, sodass die zusätzlichen Motoren in Betrieb genommen werden, sobald der Bedarf die Leistungsfähigkeit des ersten Motors übersteigt.

Dieser serielle (RS485) Antrieb unterstützt FLN, DSI, Modbus RTU und Metasys N2 als Standardkommunikationsprotokolle. Er unterstützt auch mehrere optionale Protokolle, darunter ControlNet, LonWorks, Ethernet/IP und Device Net. Die optionalen Softwareoptionen sind Pocket PC/Windows Mobile und Windows-basiert.

Der 22C-D088A103 ist für Wechselstrommotoren mit einer Nennleistung von 18,5 kW oder 25,0 PS geeignet. Die Eingangsspannungsanforderung dieses Wechselstromantriebs mit einstellbarer Frequenz beträgt 340–528 VAC, dreiphasig, Eingangsstrom 40 Ampere und Frequenzbereich 48–63 Hz. Dieser Antrieb unterstützt die Panelmontage in einem Gehäuse, das ausreichenden Schutz vor üblichen Verunreinigungen wie korrosiver Luft oder Gas, Wasser, Staub, Öl und Fett bietet. Dieser Antrieb erfordert außerdem externe Schutzvorrichtungen wie Zwischenkreisdrosseln, EMV-Filter, Wechselstrom-Netzdrosseln, Oberwellenfilter, Sicherungen und andere elektrische Schutzvorrichtungen, um die Lebensdauer des Antriebs zu maximieren.
