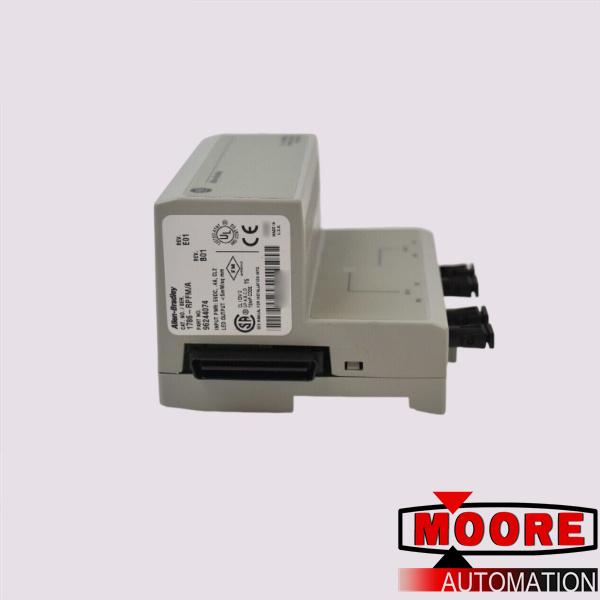

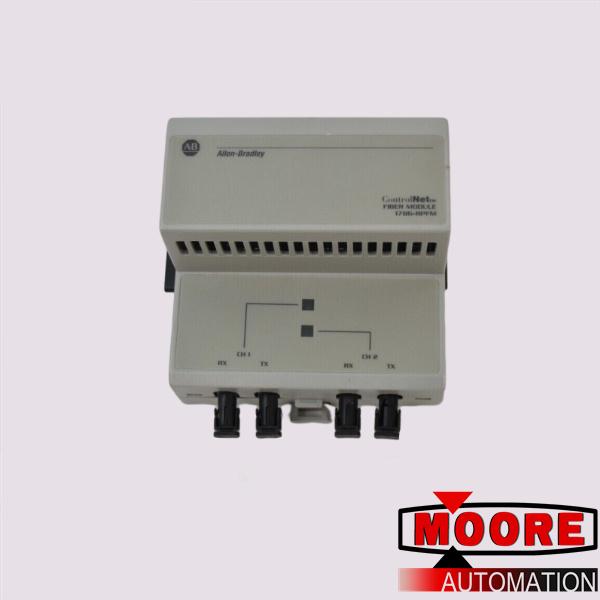

1786-RPFM | | 1786RPFM

Das 1786-RPFM ist ein Controlnet-Zubehör von . Dieses Modul ist ein schalttafelmontiertes/auf einer DIN-Schiene montierbares Gerät, das als modulares Controlnet-Repeater-Glasfasermodul für mittlere Entfernungen fungiert.

Dieses Modul wird für die Umwandlung von Cox-Kabeln in Glasfasermedien mit einer maximalen Entfernung von 3000 Metern oder 9843 Fuß. verwendet. Die Glasfaserverbindung bietet Isolierung zwischen verbundenen Knoten und bietet eine erhöhte Immunität gegenüber Rauschen und elektrischen Störungen. der Glasfaser Verbindung dieses Moduls erfordert die Verwendung eines 62.5/125-Mikron-Kabels, OM1-Multimode-Glasfaserkabel.

das 1786-RPFM wird mit dem 1786-RPA Controlnet-Repeater-Adaptermodul verwendet. bis zu vier (4) 1786-RPFM können mit einem 1786-RPA verwendet werden. zusätzlich, das Mischen von Repeater-Typen ist beim Zusammenbau erlaubt a Controlnet-Netzwerk. Der maximal zulässige Gesamtstromverbrauch ohne Beschädigung des Modul-Repeater-Adapters und benachbarter Module beträgt 1.6 A bei 5 V Gleichstrom.

Das 1786-RPFM wird idealerweise verwendet, um die Gesamtlänge eines (1) Controlnet-Segments zu verlängern, wenn es mit Punkt-zu-Punkt- oder Stammleitungstopologie verwendet wird. es kann auch verwendet werden, wenn der Aufbau von Stern- und Ringtopologien geplant wird, um ein Netzwerk mit mehreren Richtungen von einem einzigen Punkt aus aufzubauen.

zusätzlich, können diese Glasfaserkonverter und Repeater-Module verwendet werden, wenn die Anwendung einen Industriestandort mit bekanntermaßen hohen Pegeln elektrischer Störungen und explosionsgefährdete Bereiche durchquert. die maximale Dämpfung für ein Glasfaserkabel darf nicht höher als 13.3 sein db. typischerweise, die Kabeldämpfung für eine Wellenlänge von 1300 nm beträgt weniger als 1.5 db/km.

rsnetworx kann verwendet werden, um Controlnet-Eigenschaften zu konfigurieren und sich zu qualifizieren, ob das zusammengebaute System den Controlnet-Anforderungen entspricht.

Dieses Gerät hat eine Stromaufnahme von 400 mA, eine Betriebswellenlänge von 1300 nm, und einen Dämpfungspegel von 13.3 db. entwickelt, um Mittelstreckenanwendungen zu lösen, dieses Gerät benötigt weniger als 3000 Meter pro Segment zwischen den beiden Controlnet-Glasfaser-Repeatern,, die maximale Länge des Abschnitts hängt jedoch von der Qualität der Glasfaser ab, einer Anzahl von Anschlüssen, und einer Anzahl von Spleißen.

Wenn es um die Installation dieser Repeater-Serie, geht, wird für diesen Zweck ein geschulter Fachmann empfohlen, da ihre Installation einen ordnungsgemäßen Überprüfungstest erfordert. Außerdem, sollte dieses 1786-RPFM-Gerät in einem geeigneten Gehäuse montiert werden um den Betrieb des Moduls zu maximieren. zusätzlich, sicherzustellen, dass das Innere dieses Gehäuses mit einem Werkzeug zugänglich ist, wie z.
