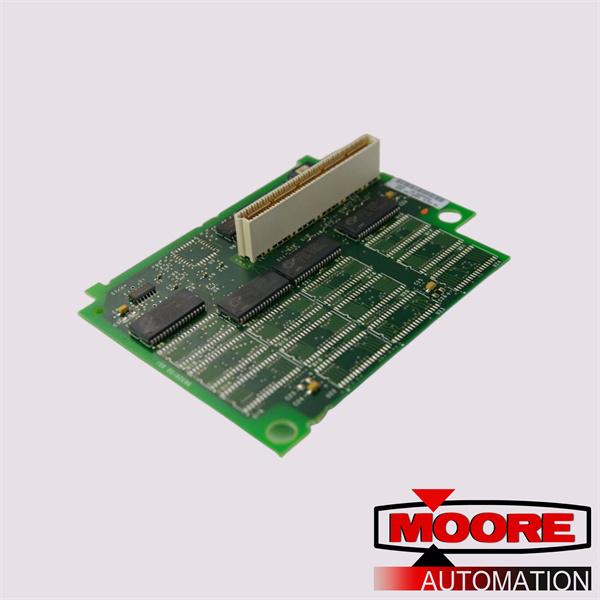

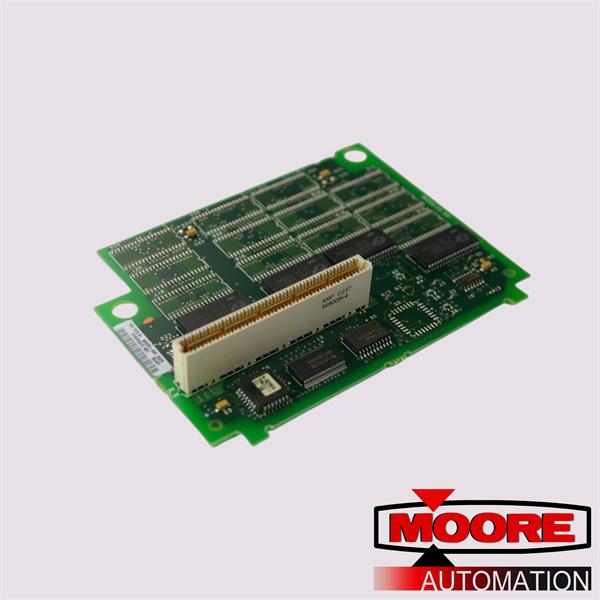

ControlLogix 1756-M13 ist ein Speichererweiterungsmodul. Die
Speicherkarte 1756-M13 ist eine Speicherkarte für ControlLogix5555-Steuerungen der Serie A von . Ihre Speichergröße beträgt 1,5 Megabyte und ihre elektrostatische Entladungsfestigkeit beträgt 6 Kilovolt für indirekte Kontaktentladung und 8 Kilovolt für Luftentladung. Ihre Emissionsklasse ist Gruppe 1, Klasse A und sie ist flüchtig. Ihre mechanische Stoßfestigkeit beträgt 50 G, wenn sie nicht in Betrieb ist, und 30 G, wenn sie verwendet wird. Die mechanische Vibrationsfestigkeit dieser Speicherkarte beträgt 2 G bei 10 bis 500 Hertz und sie hat ein offenes Gehäuse.
Außerdem müssen die Eingangsstromversorgung und die Batteriestromversorgung von der Steuerung getrennt werden, bevor die Speicherkarte 1756-M13 installiert und daran angeschlossen wird. Die OK-Statusanzeige auf der Vorderseite der ControlLogix5555-Steuerung ermöglicht es den Bedienern oder Technikern, leicht zu überprüfen, ob das Speichermodul korrekt installiert ist. Die Speicherkarte 1756-M13 hat einen Betriebstemperaturbereich von 0 bis 60 Grad Celsius und kann in einer Industrieumgebung mit Verschmutzungsgrad 2 betrieben werden. Ein ControlLogix-Batteriemodul 1756-BATM kann auf dem Controller verwendet werden, während die Speicherkarte 1756-M13 angeschlossen ist. Sie eignet sich für den Einsatz in Anwendungen in Umgebungen mit einer nicht kondensierenden relativen Luftfeuchtigkeit von 5 bis 95 %. Wenn es nicht verwendet wird, kann dieses Modul in einer Umgebung mit einem Temperaturbereich von -40 bis 85 Grad Celsius gelagert werden.
