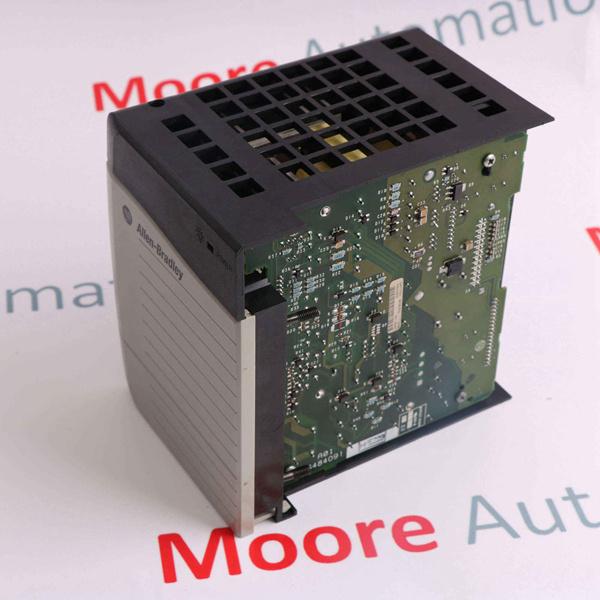

1756-IF4XOF2F E/A-Modul

Das 1756-IF4FXOF2F ist ein analoges kombiniertes E/A-Modul. Dieses Modul gehört zum ControlLogix-System, ist mit dem 1756 ControlLogix-Chassis kompatibel und erfordert entweder das abnehmbare Klemmenblockgehäuse (RTB) 1756-TBS6H oder 1756-TBCH.

Das Modul verfügt über 4 schnelle Differenzialeingänge mit einer Auflösung von unter einer Millisekunde und 2 schnelle Spannungs- oder Stromausgänge. Das Modul verfügt über ein Display, das den Funktions- und Betriebszustand des Moduls anzeigt, z. B. den Kalibrierungsmodus. Der Eingangsbereich des 1756-IF4FXOF2F beträgt +/-10 Volt, 0 bis 10 Volt, 0 bis 5 Volt und 0 bis 20 Milliampere, mit einer Bereichsüberschreitungsanzeige, wenn das Modul diese Bereiche überschreitet. Die Überspannungsschutzspannung beträgt 30 Volt Gleichstrom und die Stromspannung 8 Volt Wechsel-/Gleichstrom. Die Erkennung eines offenen Stromkreises erfolgt durch eine positive Vollausschlagsanzeige innerhalb von 1 Sekunde.

Der Ausgangsbereich des Moduls beträgt +/-10 Volt, 0 bis 20 Milliampere und verfügt über einen Kurzschlussschutz, der elektronisch auf 21 Milliampere oder weniger begrenzt ist. Es verfügt außerdem über einen Überspannungsschutz von 24 Volt DC und eine Erkennung offener Stromkreise, die jedoch nur auf den Stromausgang beschränkt ist (beachten Sie, dass der Ausgang auf mehr als 0,1 Milliampere eingestellt werden muss).

Das 1756-IF4FXOF2F hat Nennspannungen und -ströme von 375 Milliampere (bei 5,1 Volt DC) und 100 Milliampere (bei 24 Volt DC) für seine Rückwand und -10 bis 10 Volt und 4 bis 20 Milliampere für die analogen Ein- und Ausgänge. Der Stromverbrauch des Moduls beträgt 4,3 Watt und die Leistungsabgabe beträgt 4,3 Watt für die Spannung und 4,7 Watt für den Strom. Die Wärmeableitung beträgt 14,66 BTU/Stunde und 16,02 BTU/Stunde für die Spannung bzw. den Strom. Die Stromaufnahme beträgt bei 5,1 Volt 375 Milliampere und bei 24 Volt 100 Milliampere. Es hat außerdem eine Aktualisierungsperiode von 300 µs pro Minute Scan-Zeit und bietet Kanal-Scans im Submillisekundenbereich und synchronisierte Abtastung über mehrere Module hinweg.
