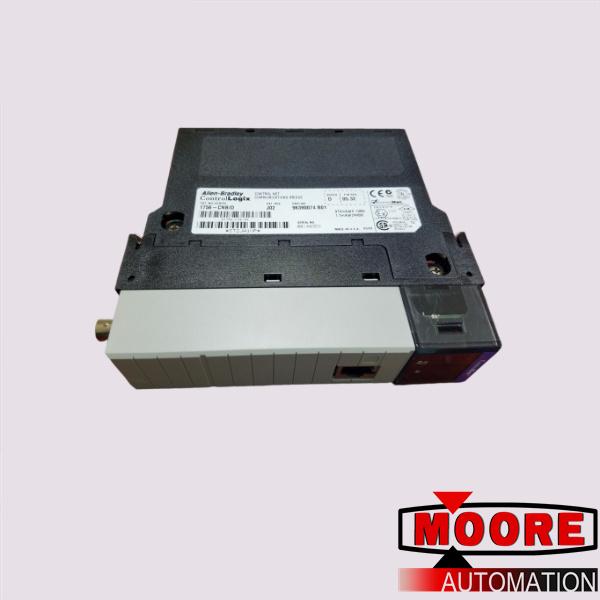

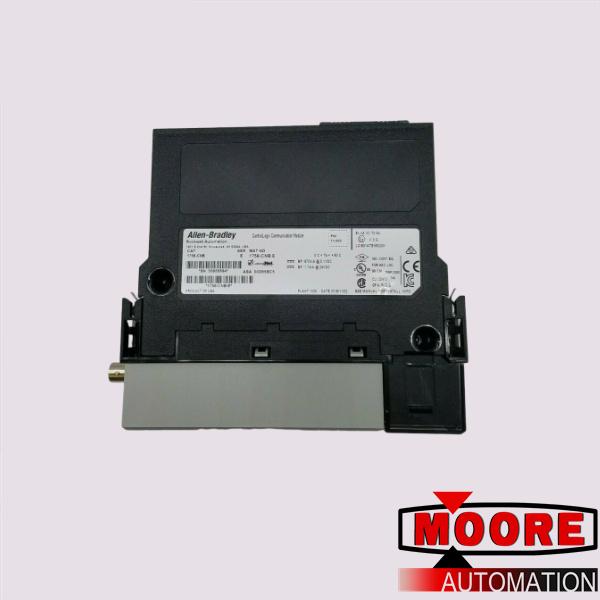

1756-CN2R/C | | Kommunikationsmodul

Marke / Hersteller:
Maße:
12.7cm*5.4cm*25.4cm
Gewicht:
0.4kg
Land von Herkunft: :
United States
Bezeichnung:
communication module

Anfrage jetzt

Herst.Artikelnummer:	1756-CN2R/C

Hersteller:

Beschreibung :	Dieses ControlNet-Modul unterstützt redundante ControlNet-Topologie. Mit diesem Modul können bis zu 128 Logix-Verbindungen hergestellt werden.

Gesamte Beschreibung:	Das 1756-CN2R ist ein Kommunikationsmodul der ControlLogix-Steuerungsplattform. Dieses Modul verfügt über zwei (2) ControlNet-BNC-Ports, die eine Übertragungsgeschwindigkeit von 5 Mbit/s unterstützen, und einen (1) USB-Kommunikationsanschluss, der eine Datenrate von 12 Mbit/s unterstützt.

plcsale@mooreplc.com + 86 18030235313 dddemi33 2851195473

Das 1756-CN2R ist ein ControlLogix-Kommunikationsmodul, das Teil der Logix-Controller-Plattform ist. Dieses Modul wird hauptsächlich zum Herstellen von Konnektivität in redundanten ControlNet-Netzwerktopologien verwendet, da es über zwei (2) BNC-ControlNet-Ports verfügt. Das

ControlNet-Netzwerk ist ein Mehrknoten-Kommunikationsnetzwerk, das eine Koaxialkabel-Hauptleitung verwendet, wobei die Knoten über Drop-Kabel an der Hauptleitung angeschlossen werden. Dieses spezielle Modul verwendet ein 1786-RG6 Quad Shield RG6-Koaxialkabel für die Verbindung mit dem Netzwerk. Das 1756-CN2R unterstützt eine Übertragungsgeschwindigkeit von bis zu 5 Mbit/s. Neben den dualen ControlNet-Ports verfügt das 1756-CN2R auch über einen (1) USB-Port, der eine Übertragungsrate von 12 Mbit/s bei voller Geschwindigkeit unterstützt.

Es kann nicht zur Datenkommunikation verwendet werden. Dieses Modul ist zur Implementierung einer verteilten E/A-Topologie geeignet, da es bis zu 1000 Meter pro Segment abdecken kann, was mithilfe von Repeatern als Signalverstärker für ControlNet-Segmente mit mehr als 1000 Metern problemlos erweitert werden kann. Es kann auch zur Kommunikation mit Mensch-Maschine-Schnittstellengeräten (HMI) und Überwachungssteuerungs- und Datenerfassungssystemen (SCADA) verwendet werden. Es unterstützt bis zu 128 Logix-Verbindungen und maximal 131 Kommunikationsverbindungen.

Das 1756-CN2R-ControlNet-Verbindungen pro Kommunikationsmodul ist ein Kommunikationsmodul, das an einen Steckplatz am ControlLogix-Chassis angeschlossen ist und ein ControlNet-Netzwerk über das Common Industrial Protocol (CIP) und ein Peer-to-Peer-Netzwerk für erweiterte Funktionen bereitstellt. Es hat einen redundanten Konfigurationstyp und kommuniziert mit einer Geschwindigkeit von 5 Mbit/s über maximal 99 Knoten. Das 1756-CN2R hat maximal 128 Logix-Kommunikationsverbindungen.

Es hat eine Stromaufnahme von 1300 mA bei 5,1 V DC und eine von 3 mA bei 24 V DC und leitet 6,6 W Wärme bei 22,5 BTU/h ab. Es hat eine Isolationsspannung von 30 V DC mit einer Basisisolierung, die eine Minute lang bei 500 V zwischen ControlNet und dem System getestet wurde. Das 1756-CN2R hat einen doppelten ControlNet BNC, einen ControlNet RJ45 und einen einzelnen USB 1.1-Anschluss für die Verbindung und Kommunikation mit anderen Geräten. Es wird in einem offenen Gehäusetyp geliefert und ist mit dem IEC-Temperaturcode T4 und dem nordamerikanischen Temperaturcode T4A gekennzeichnet.
