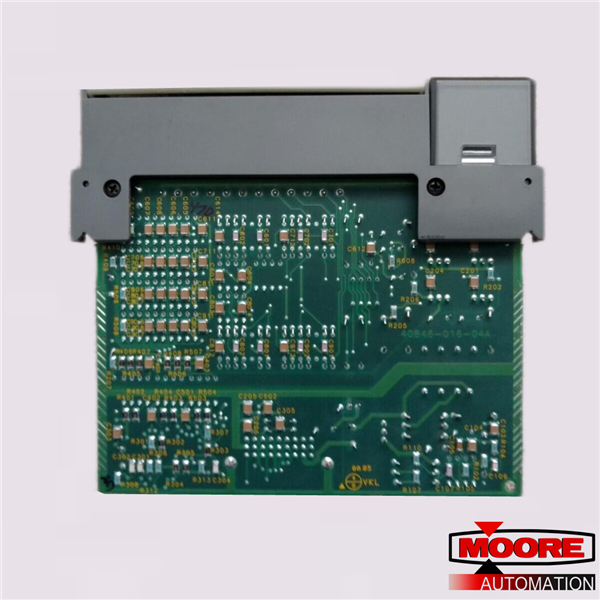

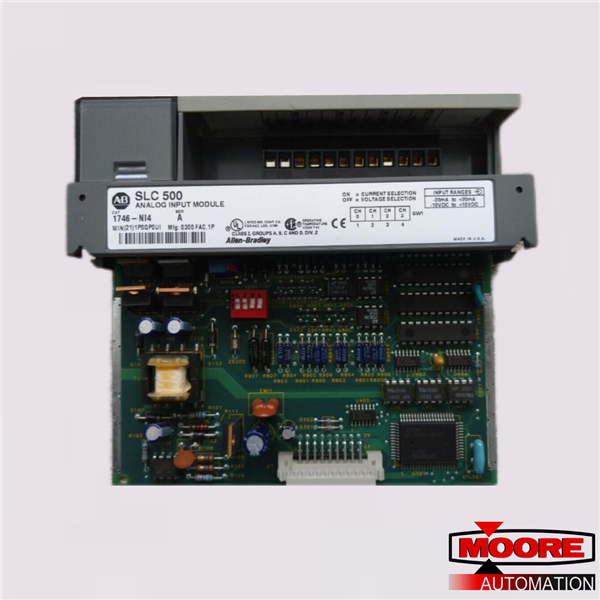

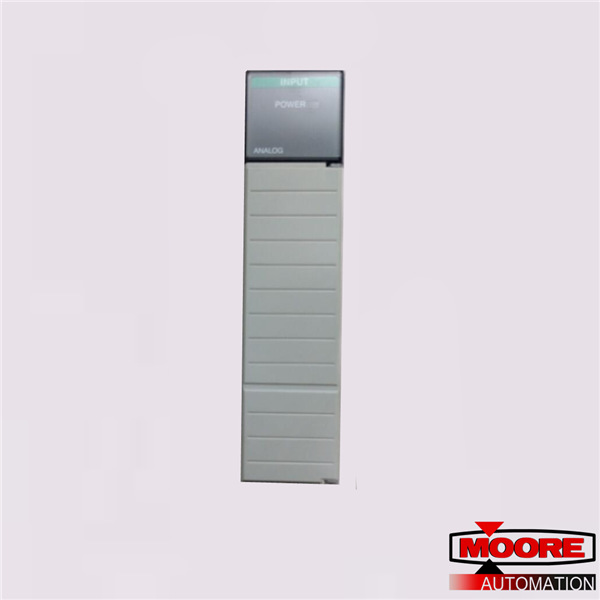

Das 1746-NI4 ist ein SLC 500 Analog-E/A-Modul. Dieses Analog-E/A-Modul hat vier (4) nicht isolierte differenzielle, spannungs- oder stromwählbare Eingangskanäle. Dieses Modul belegt einen einzigen Steckplatz des SLC 500-Gehäuses und ist mit fester oder modularer Hardware kompatibel.
Das 1746-NI4 hat Standardkabellängen von 0,5, 1, 2,5 und 5,0 Metern. Der AIFM-Anschluss dieses Moduls ist ein 15-poliger D-Shell. Das 1746-NI4 hat Stromschleifen-Eingangsspezifikationen: Der Eingangsbereich beträgt +/-20 mA (nominal) und +/-30 mA (maximal). Die Eingangsimpedanz beträgt 250 Ohm mit einer Auflösung von 1,22070 & µA pro LSB und einer ungefähren Verstärkungsfehlerdrift von +/-67 ppm/Grad Celsius. Die Gesamtgenauigkeit bei 25 Grad Celsius beträgt +/- 0,365 % des vollen Maßstabs, +/- 0,642 % bei 60 Grad Celsius. Die Gesamtgenauigkeitsabweichung beträgt +79 ppm/Grad Celsius des vollen Maßstabs. Der Eingangsspannungsbereich des 1746-NI4 beträgt +/-10 Volt DC -1 LSB. Seine Impedanz beträgt 1 Megaohm. Die Genauigkeitsabweichung beträgt +63 ppm/Grad Celsius des vollen Maßstabs. Die Auflösung beträgt 305,176 & µV pro LSB, mit einer Verstärkungsfehlerabweichung von +/- 57 ppm/Grad Celsius. Die Gesamtgenauigkeit bei 25 Grad Celsius beträgt +/-0,284 % des vollen Maßstabs und +/-0,504 % bei 60 Grad Celsius
