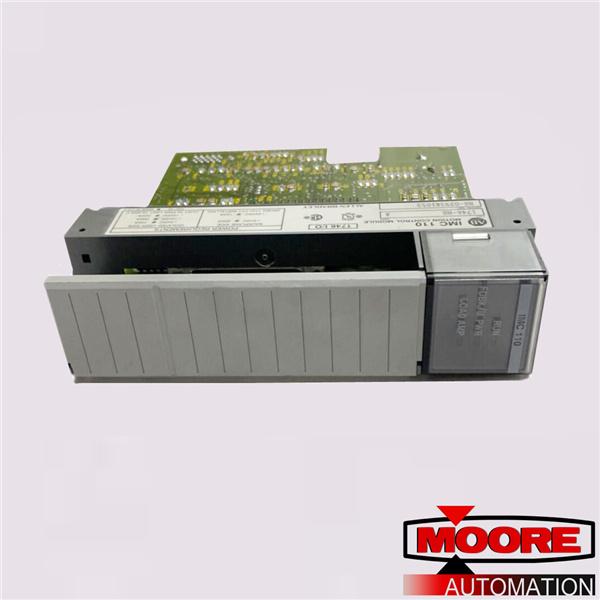

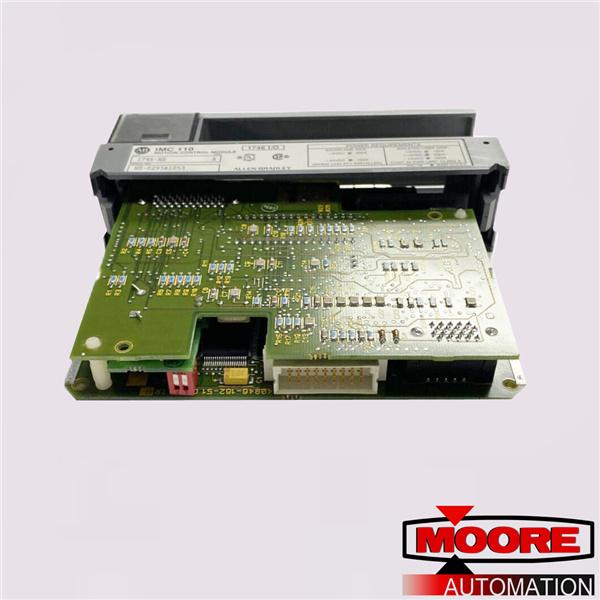

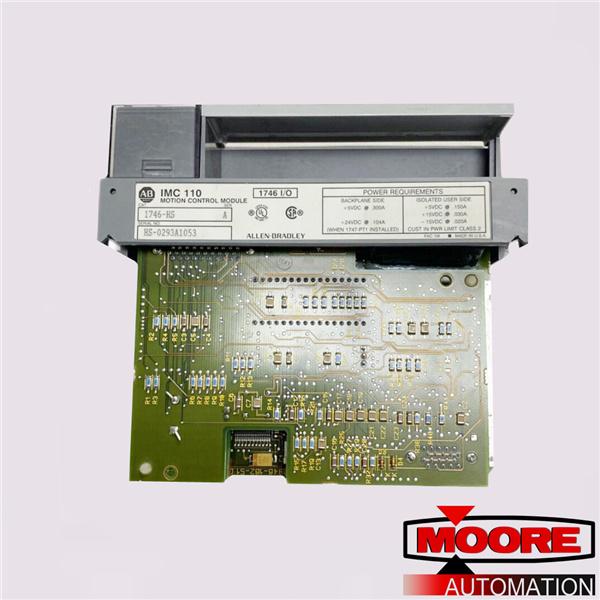

Das 1746-HS ist ein SLC 500 IMC 110 Motion Control System. Dieses IMC 110 Motion Control System hat 24 Volt DC-Eingänge und 24 Volt DC-Ausgänge mit einem Backplane-Strom (24 Volt) von 104 Milliampere.
Das 1746-HS ist ein IMC 110 Motion Control Modul für ein SLC 500 System. Es hat 24 Volt DC-Eingänge und -Ausgänge mit einem Backplane-Strom von 300 mA bei 5 Volt DC und 104 mA bei 24 Volt DC. Mit einer Eingangsfrequenz von 300 kHz und einer Aktualisierungszeit von 4,8 Millisekunden beträgt seine Sprungantwort 100 Millisekunden für den Eingang und 2,5 Millisekunden für den Ausgang. Es erfordert einen Steckplatz für die Installation in einem SLC 500 Systemchassis und ist mit allen SLC-Prozessoren außer den Prozessoren SLC 5/01 und SLC 5/02 kompatibel. Je nach Anwendung für inkrementelle, absolute oder Geschwindigkeitsbewegungen kann das 1746-HS programmierbar sein.
Das 1746-HS Motion Control Module verwendet ein Offline Development System (ODS), mit dem ein Benutzer einen kompatiblen Computer verwenden kann, um AMP- (Adjustable Machine Parameters) und MML- (Motion Management Language) Dateien zu erstellen, zu bearbeiten und zu dokumentieren. Zur Kommunikation verwendet es einen RS-485-Anschluss, um AMP- und MML-Dateien direkt herunterzuladen. Es unterstützt auch die Wiederherstellung gesicherter Projekte zur späteren Verwendung.
