Herst.Artikelnummer: |
1734-485ASC |
|
|
Hersteller: |
|
|
|
Beschreibung : |

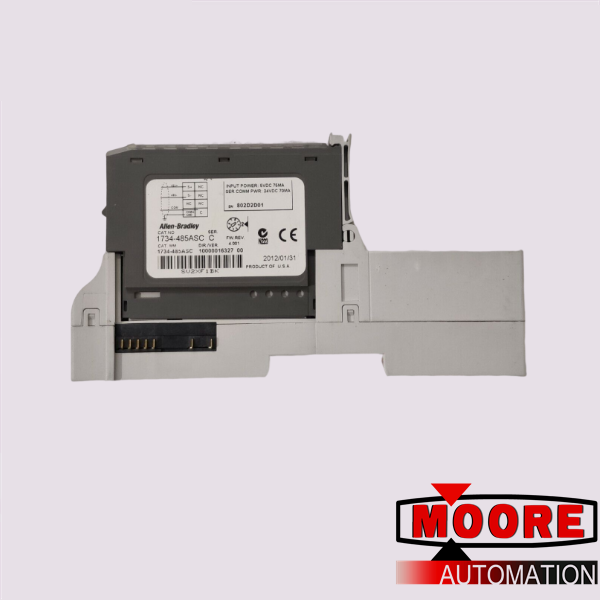

Das / Automation 1734-485ASC E/A-Modul ist ein Punkt-E/A-Modul. Es wurde als Teil der Point I/O 1734-Serie entwickelt und hergestellt.
|
|
|
Gesamte Beschreibung: |
Das Punkt-E/A-Modul 1734-485ASC kann entweder an das RS-422-Industrienetzwerk oder das RS-485-Industrienetzwerk angeschlossen werden. Dieses Modul sollte mit geschirmten Kabeln verdrahtet werden, da geschirmte Kabel das elektrische Rauschen im System, das sonst die Netzwerksignale stören würde, erheblich reduzieren. |
plcsale@mooreplc.com + 86 18030235313 dddemi33 2851195473
Das Produkt 1734-485ASC ist ein serielles Schnittstellenmodul. Diese ASCII-Module verfügen über eine beeinflussbare DeviceNet-Schnittstelle zu einer Vielzahl von ASCII-Geräten wie RS-232, RS-485 und RS-422 ASCII. Das Produkt dient hauptsächlich dazu, die Übertragungsverbindungen zum ASCII-Gerät bereitzustellen. Das Modul 1734-485ASC wird mit dem RS-485- oder RS-422-Netzwerk verbunden.
Das Modul 1734-485ASC wurde optional mit einem abgeschirmten Kabel ausgestattet, um die Auswirkungen elektrischer Störungen zu verringern. Nur eine Seite der Abschirmung ist geerdet. Wenn beide Enden der Abschirmung geerdet sind, kann ein Fehler auftreten, da die geerdete Abschirmung an beiden Enden eine Schleife bilden kann. In diesem Zusammenhang wird empfohlen, die Abschirmung niemals mit der allgemeinen Seite der Logikschaltung zu verbinden. Daher wird die Abschirmung im Allgemeinen direkt mit dem Chassis geerdet. Der Anschluss des letzteren ist jedoch für den abnehmbaren Klemmenblock des Produkts 1734-485ASC nicht zugänglich. Die Verbindung wird an der DIN-Schiene hergestellt. Die DIL-Schiene aus Metall wird an der Eingabe-Ausgabe-Schnittstelle des Benutzers montiert.
Das Modul 1734-485ASC wird mit einem RS-485-2-Draht-Netzwerk oder einem RS-422-4-Draht-Netzwerk geliefert. Das zweite Ende des Klemmenkabels wird an den entsprechenden Stellen am Klemmenblock 1734-TB mit dem ASCII-Modul verbunden. Es kann darauf hingewiesen werden, dass das Terminal Markierungen auf dem Modulgehäuse aufweist. Die Stromversorgung kann am Gerät und am ASCII-Modul eingeschaltet werden. Die Puffergrößen des ASCII-Moduls müssen eingerichtet werden.
Die allgemeinen Hinweise sind 20 und 20 Byte. Erforderliche Parameter können optional in der Konfigurationsdatei nach Bedarf in den ASCII-Daten eingerichtet werden, wenn mehr als 20 Byte zum Empfangen oder Senden von Puffern erforderlich sind. Außerdem kann die E/A-Nachrichtengröße nach Wunsch geändert werden. Dazu muss die Neukonfiguration in der ASCII-Puffergröße vorgenommen werden, wo sich der Standardwert befindet. Zum Senden von Daten an das angeschlossene serielle Gerät muss das folgende Verfahren befolgt werden. Die Daten müssen zunächst an das ASCII-Gerät gesendet werden.
Das ASCII-Modul muss die Daten dann an das serielle Gerät übertragen. Über den Input-Output-Nachrichtenanschluss überträgt das ASCII-Modul eine Zeichenfolge vom DeviceNet-Master an das serielle Gerät. Die empfangene Zeichenfolge kann nur unter Einhaltung eines strengen Verfahrens an das serielle Gerät übertragen werden. Die Übertragungszeichenpufferlänge, d. h. die definierte Anzahl von Bytes, wird empfangen oder das definierte Endzeichen für die Zeichenfolge wird erkannt und ist aktiv. Wenn eine der Bedingungen erfüllt ist, speichert das ASCII-Modul die Zeichenfolge im internen Pufferspeicher der DeviceNet-Zeichenfolgendaten und überträgt sie als Ausgabe an den seriellen Port.
