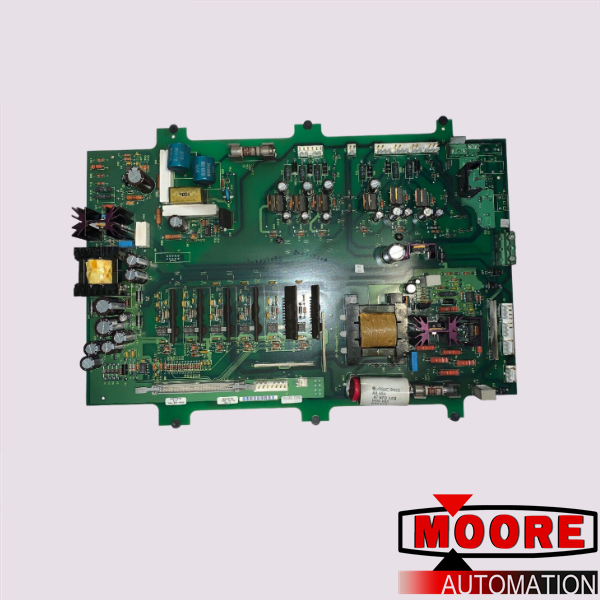

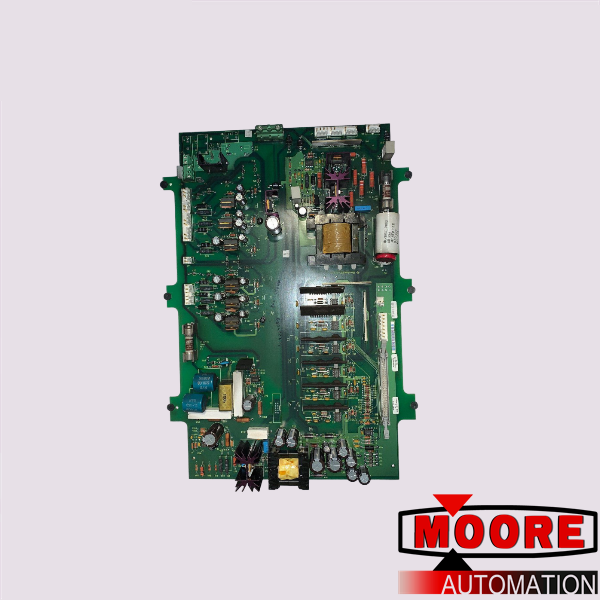

1336-BDB-SP17D | | PCB-Gate-Treiberplatine

Marke / Hersteller:
Maße:
9.4cm*4cm*7.2cm
Gewicht:
0.3kg
Land von Herkunft: :
United States
Bezeichnung:
PCB Gate Driver Board

Anfrage jetzt

Herst.Artikelnummer:	1336-BDB-SP17D

Hersteller:

Beschreibung :	Bei der 1336-BDB-SP17D PCB-Gate-Treiberplatine handelt es sich um eine PCB-Gate-Treiberplatine, die für die Verwendung mit den Laufwerken 1336 PLUS, FORCE, IMPACT und PLUS II vorgesehen ist und sich direkt unter der Hauptsteuerplatine des Laufwerks 1336 befindet.

Gesamte Beschreibung:	Sein Zweck besteht darin, niedrige Stromeingänge von der Stromversorgungsplatine der Basistreiberplatine zu verstärken. Die Gate-Treiberplatine 1336-BDB-SP17D ist für eine Betriebsspannung von 460 V AC (dreiphasig) ausgelegt und ihre Nennleistung beträgt 40 PS.

plcsale@mooreplc.com + 86 18030235313 dddemi33 2851195473

Die 1336-BDB-SP17D PCB-Gate-Treiberplatine ist eine PCB-Gate-Treiberplatine, die für die Verwendung mit den Laufwerken 1336 PLUS, FORCE, IMPACT und PLUS II vorgesehen ist und sich direkt unter der Hauptsteuerplatine des Laufwerks 1336 befindet. Ihr Zweck besteht darin, niedrige Stromeingänge von der Stromversorgungsplatine der Basistreiberplatine zu verstärken. Die 1336-BDB-SP17D Gate-Treiberplatine ist für eine Betriebsspannung von 460 V AC (dreiphasig) ausgelegt und ihre Nennleistung beträgt 40 PS.

Die 1336-BDB-SP17D PCB-Gate-Treiberplatine ist eine PCB-Gate-Treiberplatine, die für die Verwendung mit den Laufwerken 1336 PLUS, FORCE, IMPACT und PLUS II vorgesehen ist und sich direkt unter der Hauptsteuerplatine des Laufwerks 1336 befindet. Ihr Zweck besteht darin, niedrige Stromeingänge von der Stromversorgungsplatine der Basistreiberplatine zu verstärken.

Die Gate-Treiberplatine 1336-BDB-SP17D ist für eine Betriebsspannung von 460 V AC (dreiphasig) ausgelegt und hat eine Nennleistung von 40 PS. Sie verfügt über 7 Jumper-Anschlüsse mit den Bezeichnungen J2, J6, J7, J8, J9, J10 und J13, die für den Anschluss an die Hauptsteuerplatine des 1336-Laufwerks vorgesehen sind. Die PCB-Gate-Treiberplatine verfügt über Klemmenblöcke mit den Bezeichnungen T4, T6 und T7, wobei TB4 als 24-V-DC-Hilfseingang verwendet wird.

Die 1336-BDB-SP17D wird mit den folgenden Schritten auf der Montageplatte der Hauptsteuerplatine des Laufwerks installiert. (1) Befestigen Sie das 1336-BDB-SP17D an den Abstandshaltern. (2) Befestigen Sie die Leiterplatte an der Hauptmontageplatte, indem Sie die 8 Abstandshalterschrauben im Uhrzeigersinn ¼ drehen, mit einem Anzugsdrehmoment von 26 lb-in (3 Nm). (3) Verbinden Sie die Anschlüsse J2 bis J13 mit der PCB-Gate-Treiberplatine des 1336-BDB-SP17D. (4) Befestigen Sie die Hauptsteuerplatine (mit befestigter PCB-Gate-Treiberplatine) am Antrieb und schalten Sie den Antrieb für den Betrieb ein.

Das 1336-BDB-SP17D wird mit dem Prüfmessgerät auf guten Betriebsbedingungen getestet und die Sicherungen F1 und F3 auf der Gate-Treiberplatine werden auf Unterbrechungen getestet. Die Platine wird ebenfalls getestet, indem das Prüfmessgerät auf Diodenmodus eingestellt und VR1 bis VR6 getestet werden und die Anzeige auf dem Messgerät mit den Messwerten in der Standardtabelle verglichen wird.
