Advant Controller 31

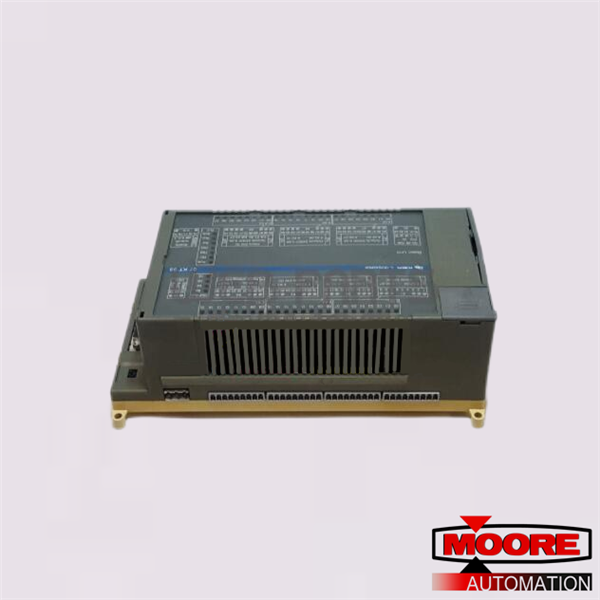

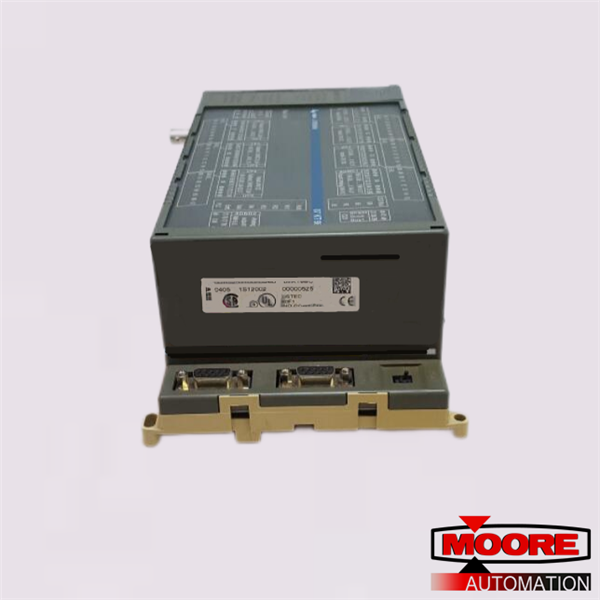

Das Grundgerät 07 KT 98 arbeitet entweder als
• Busmaster im dezentralen Automatisierungssystem Advant Controller 31 oder als
• Slave (Remote-Prozessor) im dezentralen Automatisierungssystem Advant Controller 31 oder als
• Stand-alone-Grundgerät.
Die Versorgung des Grundgerätes erfolgt über 24 V DC.
 Hauptmerkmale
• 24 digitale Eingänge mit LED-Anzeigen
• 16 digitale Transistorausgänge mit LED-Anzeigen
• 8 digitale Ein-/Ausgänge mit LED-Anzeigen
• 8 einzeln konfigurierbare analoge Eingänge 0...10 V, 0...5 V, ±10 V, ±5 V, 0...20 mA, 4...20 mA, Differenzeingänge, Pt100 (2-Leiter oder 3-Leiter), die analogen Eingänge sind auch einzeln als digitale Eingänge konfigurierbar
• 4 einzeln konfigurierbare analoge Ausgänge ±10 V, 0...20 mA, 4...20 mA
• 2 Zähler für Zählfrequenzen bis 50 kHz, konfigurierbar in 7 verschiedenen Betriebsarten
• 1 Systembus-Schnittstelle CS31 zur Systemerweiterung
• 1 Schnittstelle zum Anschluss von Kommunikationsmodulen (z. B. 07 KP 90)
• 2 serielle Schnittstellen COM1, COM2
– als MODBUS-Schnittstellen und
– für Programmier- und Testfunktionen
– als frei programmierbare Schnittstellen
• Echtzeituhr
