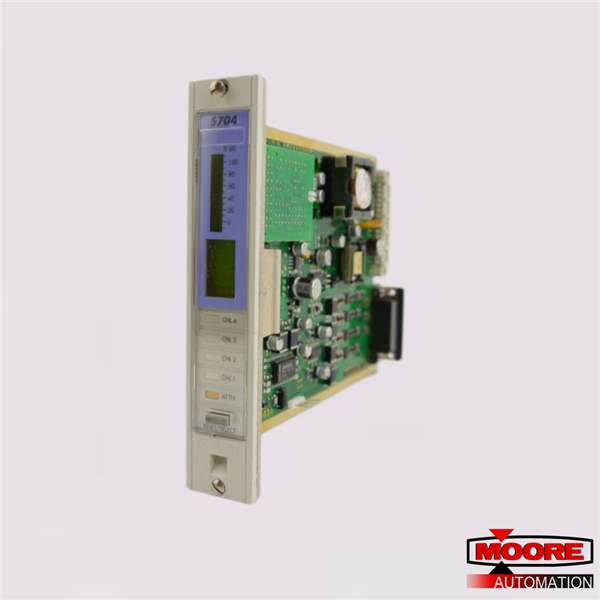

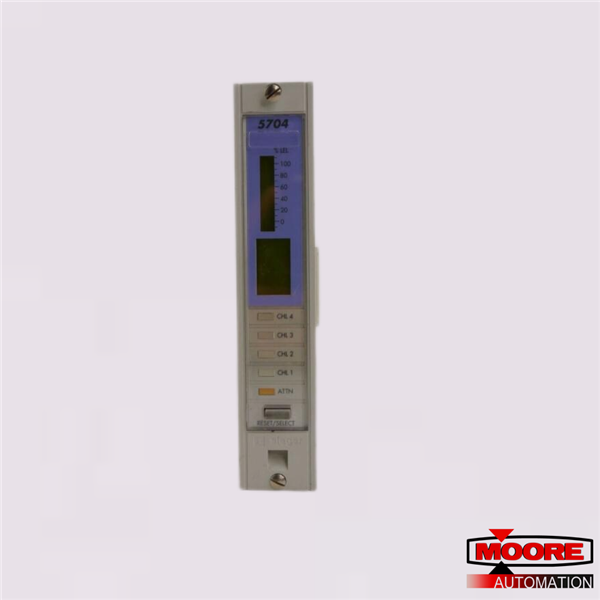

Das Steuersystem der Serie 5704 ist Teil der System 57-Familie und wurde für die Überwachung von vor Ort montierten industriellen Gasdetektoren entwickelt. Die wichtigsten Funktionen des Systems sind:
* Bietet bis zu 64 Kanäle zur Gaserkennung in einem standardmäßigen 19-Zoll-Subrack mit einem 3U-Kartenformat.
* Bietet bis zu 32 Kanäle zur Gaserkennung in einem halben 19-Zoll-Subrack mit einem 3U-Kartenformat.
* Racks für Feldverdrahtung mit Zugang von vorne und hinten verfügbar.
* Einfache Feldverbindungen für Kabel bis zu 2,5 mm2 (14 AWG).
* Vier Kanäle pro 1 Zoll breiter Karte.
* Steuerkarten entfernbar, ohne andere Verdrahtung zu beeinträchtigen.
* Steuerkartenversionen mit katalytischer Brücke oder 4-20 mA-Eingang.
* Optionen für Alarmumschaltrelais-Ausgang.
* Optionaler zeitverzögerter Betrieb von Alarmrelais.
* Mehrfachalarmmodus für Haupt-, Zonen- und Abstimmungsalarme.
* Steigende, fallende, STEL-, LTEL- und Update-Alarmausgänge.
* Fernsperr- und -rücksetzeingänge pro Karte.
* Optional 0 - 20 mA oder 4 - 20 mA isolierte Monitorausgänge pro Kanal.
* Einfache Kalibrierung und Bedienung mithilfe einer dedizierten Engineering-Karte.
* EMV-konform

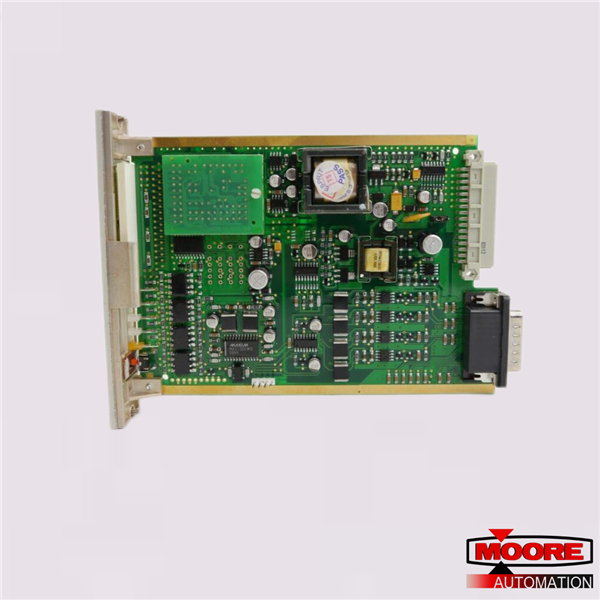

* Produkttyp: Vierkanal-Steuerkarte, 4 - 20 mA-Eingang
* Stromverbrauch: 8,3 W (maximal). 7,5 W (typisch).
* Schleifengespeiste Ausgangsspannung: Isoliert 24 V ± 5 % geregelt, 25 mA maximal für schleifengespeiste Geräte.
* Schleifenschutz: Kurzschluss, Leerlaufspannung von ±50 V.
* Konfiguration: Sensorstromquelle.
* Messsignalbereich: 0 bis 25 mA (linear).
* Maximaler Leitungswiderstand: 500 Ohm Schleifenwiderstand einschließlich Sensor.
* Isolationsdurchschlagspannung: Mehr als ±50 V Gleichstrom zu System 0 V
* Gewicht: 0,18 kg
